W dzisiejszym praktycznym poradniku, jako Aleksander Szulc, pokażę Ci krok po kroku, gdzie zamontować zawór czterodrogowy w instalacji centralnego ogrzewania. Zrozumienie prawidłowej lokalizacji tego kluczowego elementu jest absolutnie niezbędne dla skutecznej ochrony Twojego kotła przed przedwczesnym zużyciem oraz dla zapewnienia optymalnej efektywności całego systemu grzewczego.
Zawór czterodrogowy montuje się centralnie oto klucz do ochrony kotła i regulacji ciepła.
- Jego głównym zadaniem jest ochrona kotła na paliwo stałe przed korozją niskotemperaturową, co znacząco wydłuża jego żywotność.
- Umożliwia precyzyjną regulację temperatury wody płynącej do grzejników, niezależnie od wysokiej temperatury pracy kotła.
- Prawidłowe miejsce montażu to centralny punkt instalacji, pomiędzy kotłem a obiegami grzewczymi (np. grzejnikami lub podłogówką).
- Działanie zaworu polega na mieszaniu gorącej wody z zasilania z chłodniejszą wodą powrotną, tworząc dwa niezależne obiegi: krótki obieg kotła i duży obieg grzewczy.
Dlaczego prawidłowy montaż zaworu czterodrogowego jest tak ważny?
Czym jest korozja niskotemperaturowa i dlaczego zagraża Twojej instalacji?
Z mojego doświadczenia wiem, że jednym z największych wrogów kotłów na paliwo stałe jest korozja niskotemperaturowa. To podstępne zjawisko zachodzi, gdy zbyt zimna woda z powrotu trafia do rozgrzanego kotła. Na wewnętrznych ściankach wymiennika, gdzie temperatura jest niższa, dochodzi do skraplania się pary wodnej. Problem w tym, że ta para wodna, zwłaszcza przy spalaniu paliw stałych, zawiera agresywne związki chemiczne, takie jak siarka. W połączeniu z wodą tworzą one kwas, który nieubłaganie niszczy stalowe elementy kotła, prowadząc do jego szybkiej degradacji i konieczności kosztownej wymiany.
Jak zawór 4D staje się "ochroniarzem" kotła? Rola podnoszenia temperatury powrotu
Właśnie w tym miejscu do akcji wkracza nasz bohater zawór czterodrogowy. Jego genialność polega na tym, że działa on jak sprytny "ochroniarz" kotła. Zadaniem zaworu jest ciągłe mieszanie gorącej wody, która opuszcza kocioł, z chłodniejszą wodą powracającą z instalacji grzewczej. Dzięki temu mechanizmowi, woda, która ostatecznie wraca do kotła, ma znacznie wyższą temperaturę zawsze powyżej punktu rosy. W ten sposób skutecznie zapobiegamy kondensacji agresywnych związków na ściankach kotła, co bezpośrednio przekłada się na jego dłuższą żywotność i bezawaryjną pracę. To naprawdę kluczowa funkcja, której nie można lekceważyć.
Więcej niż ochrona: Jak zyskujesz na komforcie i oszczędnościach?
- Precyzyjna regulacja temperatury: Zawór czterodrogowy pozwala na płynną i dokładną regulację temperatury wody, która trafia do Twoich grzejników lub ogrzewania podłogowego. Oznacza to, że możesz cieszyć się idealnym komfortem cieplnym w każdym pomieszczeniu, niezależnie od tego, jak gorąco pracuje kocioł.
- Optymalna sprawność kotła: Dzięki zaworowi kocioł może pracować w swojej optymalnej temperaturze roboczej, co przekłada się na jego najwyższą sprawność. A wyższa sprawność to nic innego jak mniejsze zużycie paliwa i realne oszczędności w Twoim portfelu.
- Dwa niezależne obiegi: Zawór tworzy dwa obiegi krótki obieg kotłowy i duży obieg grzewczy. Kocioł szybko osiąga i utrzymuje swoją temperaturę, a Ty masz pełną kontrolę nad temperaturą w domu.
Gdzie dokładnie zamontować zawór czterodrogowy w instalacji CO?
Centralny punkt dowodzenia: Idealna lokalizacja zaworu między kotłem a grzejnikami
Z mojej perspektywy, zawór czterodrogowy to serce i mózg Twojej instalacji CO. Musi być zamontowany w absolutnie centralnym punkcie systemu, pełniąc rolę głównego rozdzielacza. Wyobraź sobie go jako skrzyżowanie, które łączy ze sobą cztery kluczowe arterie: zasilanie z kotła, powrót do kotła, zasilanie instalacji grzewczej (czyli to, co idzie do grzejników lub podłogówki) oraz powrót z instalacji grzewczej. Ta lokalizacja, pomiędzy kotłem a odbiornikami ciepła, jest jedyną prawidłową, gwarantującą jego efektywne działanie i pełną funkcjonalność.

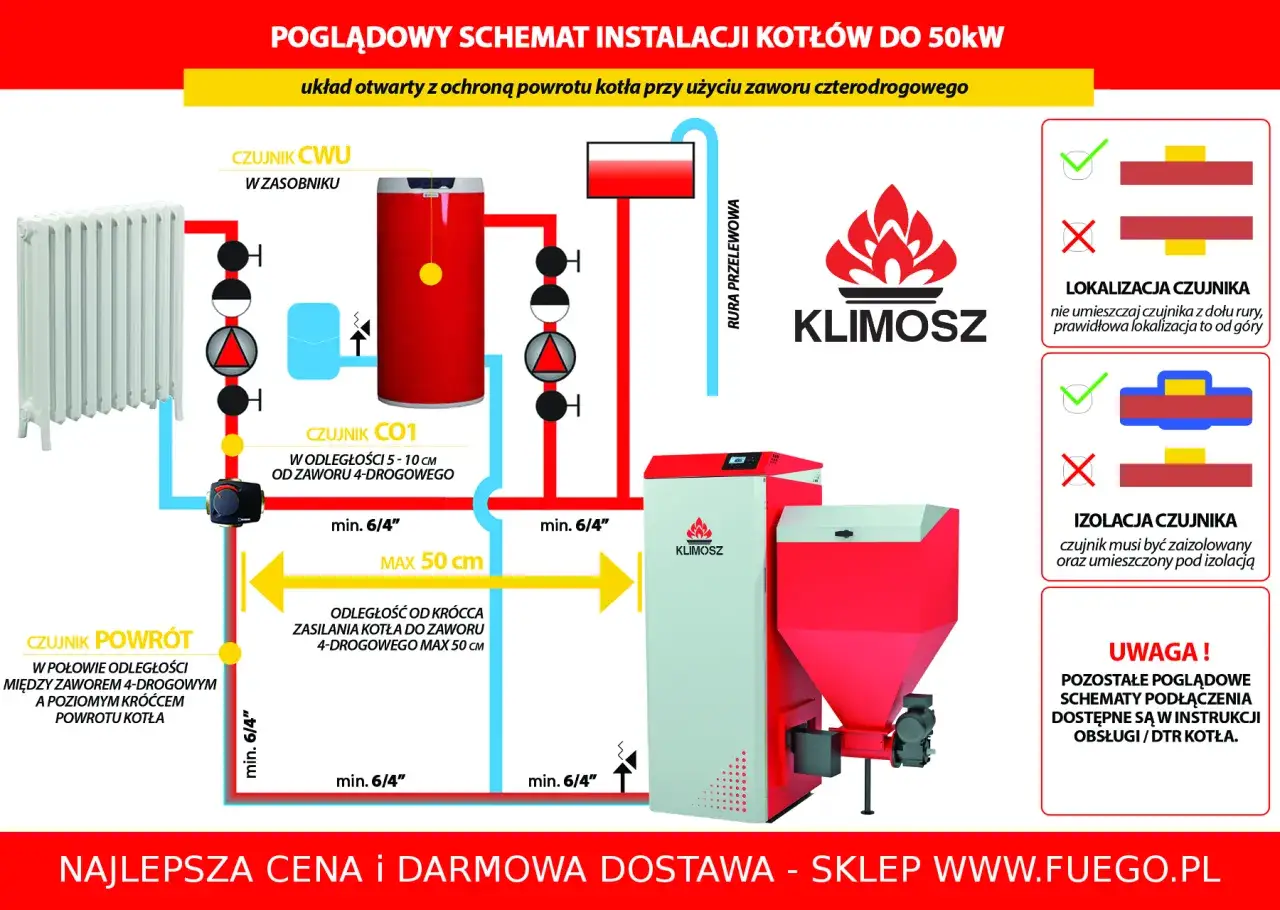

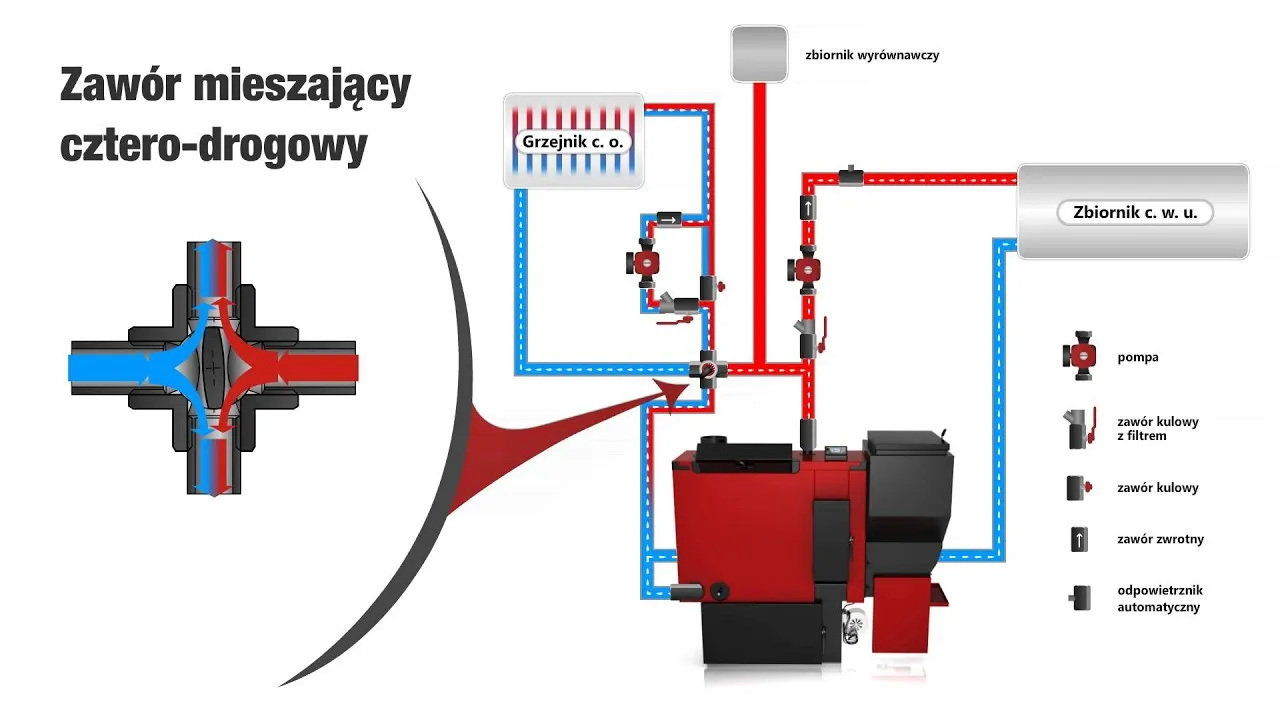

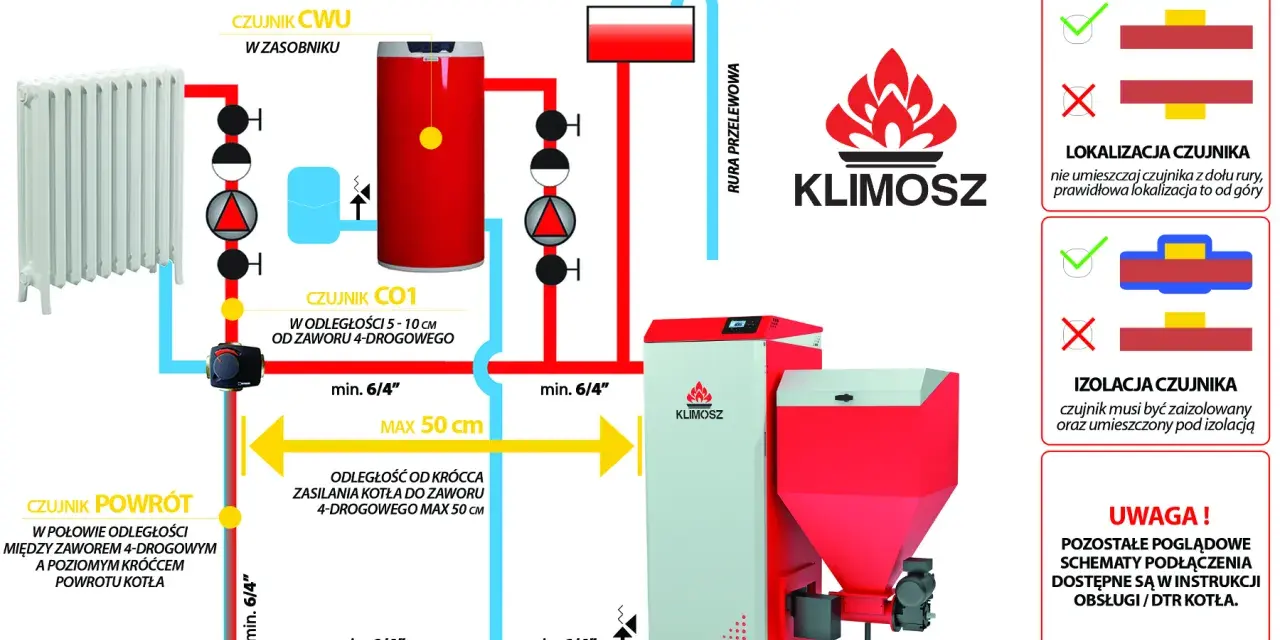

Analiza schematu krok po kroku: Podłączenie obiegów kotła i grzewczego

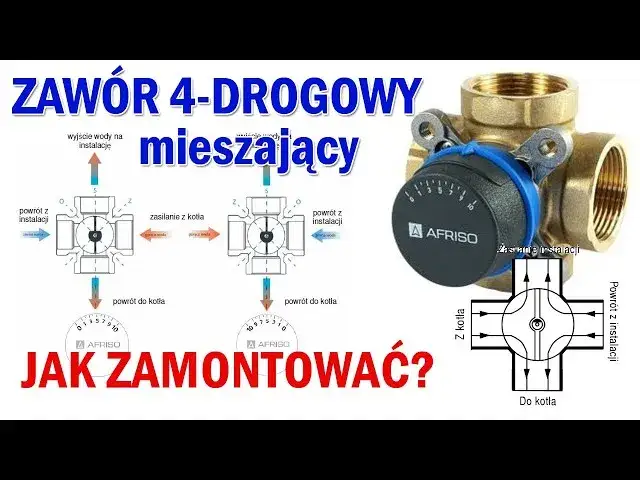

Aby prawidłowo podłączyć zawór czterodrogowy, musimy pamiętać o jego czterech przyłączach, które często są oznaczone literami lub symbolami przez producentów. Oto jak ja to robię:
- Zasilanie z kotła (często oznaczone jako "K" lub "A"): Rura z gorącą wodą, która bezpośrednio opuszcza kocioł, powinna być podłączona do górnego przyłącza zaworu. To jest wejście gorącej wody do systemu mieszania.
- Powrót do kotła (często oznaczone jako "KB" lub "B"): Rura, którą schłodzona, ale już domieszana w zaworze woda, wraca do kotła, podłączamy do dolnego przyłącza zaworu. Pamiętaj, że ta woda musi mieć podniesioną temperaturę!
- Zasilanie instalacji grzewczej (często oznaczone jako "Z" lub "AB"): Tutaj podłączamy rurę, która będzie dostarczać wodę o zadanej temperaturze do Twoich grzejników lub pętli ogrzewania podłogowego. To jest wyjście wody do obiegu grzewczego.
- Powrót z instalacji grzewczej (często oznaczone jako "P" lub "C"): Rura z chłodną wodą, która wraca z grzejników lub podłogówki, jest podłączana do zaworu. Ta woda zostanie następnie zmieszana z gorącą wodą z kotła, aby podnieść temperaturę powrotu do kotła i zasilić obieg grzewczy.
Rola pompy obiegowej: Gdzie ją zamontować, by nie popełnić błędu?
Prawidłowe umiejscowienie pompy obiegowej jest równie ważne, jak sam montaż zaworu. Z mojego doświadczenia wynika, że pompa obiegowa, która odpowiada za cyrkulację wody w instalacji grzewczej (czyli tej, która idzie do grzejników/podłogówki), powinna być zainstalowana za zaworem czterodrogowym. Konkretnie, montujemy ją na rurze zasilającej instalację grzewczą. Takie umiejscowienie gwarantuje, że pompa będzie efektywnie "pchać" wodę o odpowiedniej, już zmieszanej temperaturze do odbiorników ciepła, a jednocześnie nie zakłóci pracy zaworu mieszającego w obiegu kotłowym.
Praktyczne wskazówki montażowe i niezbędne akcesoria
Zasilanie czy powrót? Ostateczne wyjaśnienie dylematu instalatorów
To jedno z najczęstszych pytań, jakie słyszę od mniej doświadczonych instalatorów: "Czy zawór czterodrogowy montuje się na zasilaniu, czy na powrocie?". Moja odpowiedź jest zawsze taka sama: zawór czterodrogowy nie jest montowany "na zasilaniu" ani "na powrocie" w tradycyjnym sensie. Jego esencją jest to, że jednocześnie łączy on obie te rury zarówno zasilanie, jak i powrót tworząc między nimi hydrauliczny "mostek". To właśnie dzięki temu połączeniu możliwe jest ciągłe mieszanie gorącej wody z kotła z chłodniejszą wodą z instalacji, co jest kluczowe dla jego funkcji ochronnej i regulacyjnej. Rozumienie tego jest fundamentem prawidłowego montażu.
Niezbędne akcesoria: Zawory odcinające i filtry
- Zawory odcinające: Zawsze, ale to zawsze, zalecam montaż zaworów odcinających przed i za zaworem czterodrogowym na wszystkich czterech rurach. Dlaczego? To proste: w razie konieczności serwisowania zaworu, jego wymiany lub czyszczenia, nie będziesz musiał spuszczać całej wody z instalacji. Wystarczy zamknąć odpowiednie zawory, co oszczędza czas, wodę i nerwy.
- Filtr siatkowy (osadnik): Bez filtra ani rusz! Filtr siatkowy, zamontowany na rurze powrotnej z instalacji grzewczej (przed zaworem czterodrogowym), chroni zarówno sam zawór, jak i pompę obiegową przed wszelkimi zanieczyszczeniami, takimi jak rdza, kamień czy szlam. Zanieczyszczenia te mogą zablokować lub uszkodzić delikatne mechanizmy zaworu, dlatego filtr jest absolutnie niezbędny dla długotrwałej i bezawaryjnej pracy systemu.
Najczęstsze błędy montażowe, które mogą cię drogo kosztować
Błąd #1: Odwrotne podłączenie obiegów
To moim zdaniem najpoważniejszy i najbardziej katastrofalny błąd, jaki można popełnić przy montażu zaworu czterodrogowego. Polega on na zamianie podłączeń obiegu kotłowego z obiegiem grzewczym. Skutki są opłakane: kocioł nie jest chroniony przed korozją niskotemperaturową, ponieważ zimna woda z powrotu trafia do niego bez domieszania. Dodatkowo, tracisz jakąkolwiek możliwość precyzyjnej regulacji temperatury w instalacji grzewczej. W praktyce cała instalacja nie działa poprawnie, a jej efektywność spada do zera. To błąd, który może kosztować Cię nowy kocioł.
Błąd #2: Niewłaściwe umiejscowienie pompy obiegowej
Często spotykam się z błędnym montażem pompy obiegowej, na przykład przed zaworem, na rurze powrotnej do kotła. Taka lokalizacja jest problematyczna, ponieważ zakłóca prawidłową cyrkulację wody i uniemożliwia zaworowi mieszającemu poprawne działanie. Pompa zamiast "pchać" wodę w odpowiednim kierunku i z odpowiednią siłą w obiegu grzewczym, może tworzyć niepożądane przepływy lub wręcz blokować prawidłowe mieszanie. Pamiętaj: pompa obiegu grzewczego zawsze za zaworem, na zasilaniu do grzejników!
Błąd #3: Brak siłownika i automatyki
Wielu inwestorów, chcąc zaoszczędzić, rezygnuje z siłownika elektrycznego i sterownika, decydując się na ręczną regulację zaworu. To moim zdaniem duży błąd. Owszem, zawór będzie działał, ale tylko zautomatyzowana praca z siłownikiem i sterownikiem gwarantuje utrzymanie stałych, optymalnych parametrów pracy, komfort cieplny bez ciągłych interwencji oraz realne oszczędności paliwa. Ręczna regulacja jest nieefektywna, kłopotliwa i nigdy nie zapewni takiej precyzji, jak dobrze dobrana automatyka. W dłuższej perspektywie, brak automatyki to pozorna oszczędność.
W jakich instalacjach zawór czterodrogowy jest niezbędny?
Instalacja z kotłem na paliwo stałe (ekogroszek, pellet, drewno)
Z mojego doświadczenia wynika, że w przypadku instalacji z kotłami na paliwa stałe czy to ekogroszek, pellet, drewno czy węgiel montaż zaworu czterodrogowego jest wręcz obowiązkowy. Jak już wspominałem, jego kluczową rolą jest ochrona kotła przed niszczącą korozją niskotemperaturową. Bez niego żywotność kotła drastycznie spada, a Ty narażasz się na poważne koszty związane z jego przedwczesną wymianą. To inwestycja, która zwraca się wielokrotnie.
Instalacja z buforem ciepła
Zawór czterodrogowy doskonale współpracuje z buforem ciepła, tworząc bardzo efektywny duet. Wyobraź sobie scenariusz, w którym Twój kocioł pracuje z pełną mocą, ładując bufor gorącą wodą. W tym samym czasie zawór czterodrogowy pobiera z bufora ciepło i miesza je w taki sposób, aby dostarczyć do grzejników wodę o niższej, zadanej przez Ciebie temperaturze. Dzięki temu kocioł pracuje w optymalnych warunkach, bufor jest efektywnie ładowany, a Ty masz stabilną i komfortową temperaturę w domu, niezależnie od cykli pracy kotła. To rozwiązanie, które polecam każdemu, kto dąży do maksymalnej efektywności i oszczędności.
