Jak łączyć przewody w puszce pod oświetlenie: poradnik krok po kroku

Łączenie przewodów elektrycznych w puszce pod oświetlenie to zadanie, które wymaga precyzji i bezwzględnego przestrzegania zasad bezpieczeństwa. W tym artykule, jako Aleksander Szulc, przeprowadzę Cię przez każdy etap tego procesu, od prawidłowego odcięcia zasilania, przez identyfikację kabli, aż po wybór najlepszej metody łączenia. Moim celem jest dostarczenie Ci praktycznych instrukcji, które pozwolą Ci wykonać tę pracę samodzielnie i bezpiecznie.

Krok #1: Całkowite odcięcie zasilania jak zrobić to prawidłowo?

Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz bezwzględnie upewnić się, że instalacja jest pozbawiona napięcia. To najważniejszy krok, którego nie wolno lekceważyć. Udaj się do swojej skrzynki z bezpiecznikami (rozdzielnicy). Zlokalizuj bezpiecznik odpowiedzialny za obwód oświetleniowy, nad którym będziesz pracować. Zazwyczaj są one opisane, ale jeśli nie jesteś pewien, najbezpieczniej jest wyłączyć główny wyłącznik prądu, odcinając zasilanie w całym mieszkaniu. Pamiętaj, aby po wyłączeniu bezpiecznika zabezpieczyć go przed przypadkowym włączeniem przez inną osobę, na przykład poprzez naklejenie kartki z informacją "Nie włączać praca!"

Krok #2: Probówka w dłoń! Jak upewnić się, że w przewodach nie ma napięcia?

Niezbędnik majsterkowicza: Jakie narzędzia musisz przygotować?

• Próbnik napięcia (wskaźnik): Niezbędny do weryfikacji braku prądu.
• Ściągacz do izolacji: Umożliwia precyzyjne usunięcie izolacji z końcówek przewodów bez uszkodzenia żył.
• Obcinaczki do przewodów (szczypce boczne): Do przycinania przewodów na odpowiednią długość.
• Wkrętaki (płaski i krzyżakowy) z izolowanymi rękojeściami: Kluczowe dla bezpieczeństwa, zwłaszcza przy pracy z kostkami śrubowymi.
• Kombinerki: Przydatne do kształtowania końcówek przewodów.
• Elementy łączeniowe: Kostki śrubowe lub złączki WAGO (o których opowiem szerzej za chwilę).

Rozszyfruj kolory w puszce: Przewodnik po oznaczeniach kabli

W polskich instalacjach elektrycznych obowiązuje standardowa kolorystyka przewodów, zgodna z normami europejskimi. Znajomość tych oznaczeń to absolutna podstawa bezpiecznej i prawidłowej pracy. Nigdy nie zgaduj, zawsze weryfikuj!

Przewód fazowy (L): Najczęściej spotkasz go w kolorze brązowym, czarnym lub szarym. To właśnie nim płynie prąd zasilający urządzenie. Dotknięcie przewodu fazowego pod napięciem grozi poważnym porażeniem. Pamiętaj, że to przewód fazowy zawsze powinien być podłączony do wyłącznika.

Przewód neutralny (N): Zawsze oznaczony kolorem niebieskim. Służy do zamknięcia obwodu elektrycznego i odprowadzenia prądu z powrotem do źródła. Teoretycznie na przewodzie neutralnym nie powinno być napięcia, jednak w przypadku awarii lub nieprawidłowego podłączenia może się ono pojawić, dlatego zawsze traktuj go z ostrożnością.

Przewód ochronny (PE): Rozpoznasz go po charakterystycznym żółto-zielonym kolorze. Jest to przewód bezpieczeństwa, który w przypadku awarii urządzenia (np. przebicia izolacji) odprowadza prąd do ziemi, chroniąc Cię przed porażeniem. Zawsze podłączaj go do metalowych obudów urządzeń i lamp, które posiadają odpowiednie zaciski.

Przeczytaj również: Abażur DIY: Jak stworzyć wymarzony abażur krok po kroku?

Co zrobić, gdy w starej instalacji kolory są inne?

Niestety, w starszych instalacjach (sprzed lat 90. XX wieku) możesz napotkać niestandardową kolorystykę przewodów, a nawet instalacje dwuprzewodowe bez przewodu ochronnego. W takiej sytuacji zachowaj szczególną ostrożność. Jeśli nie masz pewności, który przewód jest fazowy, a który neutralny, konieczne jest użycie próbnika napięcia. Sprawdź każdy przewód osobno. Ten, na którym próbnik zaświeci się (lub multimetr wskaże napięcie), jest przewodem fazowym. Pozostały to najprawdopodobniej neutralny. W przypadku braku przewodu ochronnego, nie podłączaj lampy z metalową obudową, która wymaga uziemienia. Jeśli masz jakiekolwiek wątpliwości lub instalacja wydaje się bardzo stara i skomplikowana, zdecydowanie zalecam wezwanie wykwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze!

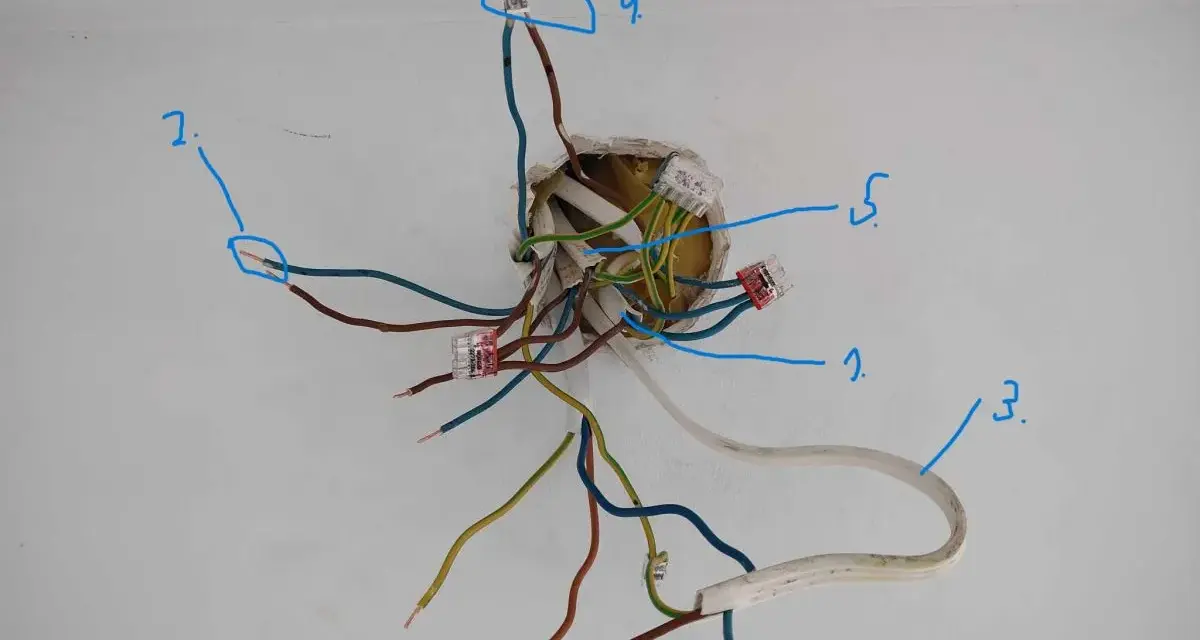

Wybór metody łączenia: Kostka śrubowa czy złączka WAGO?

Wybór odpowiedniej metody łączenia przewodów ma kluczowe znaczenie dla bezpieczeństwa i trwałości instalacji. Poniżej porównuję dwie najpopularniejsze opcje.

Osobiście, zawsze polecam złączki WAGO, zwłaszcza osobom mniej doświadczonym. Ich szybkość, niezawodność i bezpieczeństwo zdecydowanie przewyższają niższy koszt kostek śrubowych. Warto zainwestować w spokój ducha i trwałość instalacji.

Łączenie przewodów krok po kroku: Instrukcja dla początkujących

1. Odłącz zasilanie i zweryfikuj brak napięcia: To absolutna podstawa, o której pisałem wcześniej. Upewnij się, że prąd jest wyłączony, a probówka nie wskazuje napięcia.
2. Przygotuj przewody: Ostrożnie przytnij przewody na odpowiednią długość, tak aby swobodnie mieściły się w puszce, ale nie były zbyt długie. Następnie za pomocą ściągacza do izolacji usuń około 10-15 mm izolacji z końcówek każdego przewodu. Upewnij się, że nie uszkodziłeś przy tym miedzianych żył.
3. Połącz przewody fazowe (L): Zidentyfikuj przewody fazowe (brązowy, czarny lub szary) wychodzące z instalacji oraz z lampy. Połącz je ze sobą. Jeśli używasz kostki śrubowej, wsuń odizolowane końcówki do odpowiednich otworów i solidnie dokręć śruby, sprawdzając, czy przewody są mocno osadzone. Jeśli używasz złączki WAGO, po prostu wciśnij przewody do otworów lub zamknij dźwignię (w zależności od typu złączki).
4. Połącz przewody neutralne (N): Zrób to samo z przewodami neutralnymi (niebieskimi). Połącz niebieski przewód z instalacji z niebieskim przewodem z lampy, używając tej samej metody łączenia.
5. Połącz przewody ochronne (PE): Na koniec połącz przewody ochronne (żółto-zielone). To połączenie jest kluczowe dla bezpieczeństwa. Jeśli lampa posiada metalową obudowę, upewnij się, że przewód ochronny jest do niej prawidłowo podłączony.
6. Sprawdź połączenia: Delikatnie pociągnij za każdy przewód, aby upewnić się, że jest mocno osadzony i nie wysunie się. W przypadku kostek śrubowych, sprawdź, czy nie ma luzów. W przypadku złączek WAGO, upewnij się, że przewody są wciśnięte do końca.
7. Ułóż przewody w puszce: Starannie ułóż połączone przewody w puszce, unikając ich zgniatania, zaginania pod ostrym kątem czy uszkodzenia izolacji. Przewody powinny leżeć swobodnie. Zamknij puszkę pokrywą.

Typowe scenariusze podłączeń: Praktyczne schematy

Zrozumienie, jak łączyć przewody w różnych konfiguracjach, jest kluczowe. Oto kilka typowych scenariuszy, które często spotykam w praktyce.

Podłączenie pojedynczej lampy do pojedynczego włącznika: To najprostszy schemat. Z puszki sufitowej zazwyczaj wychodzą trzy przewody: fazowy (L), neutralny (N) i ochronny (PE). Przewód fazowy (L) idzie do włącznika, a z włącznika wraca "przełączony" przewód fazowy, który podłączamy do zacisku L w lampie. Przewód neutralny (N) z instalacji łączymy bezpośrednio z zaciskiem N w lampie. Przewód ochronny (PE) z instalacji łączymy z zaciskiem PE w lampie (jeśli lampa go posiada). Pamiętaj, że włącznik zawsze przerywa obwód fazowy.

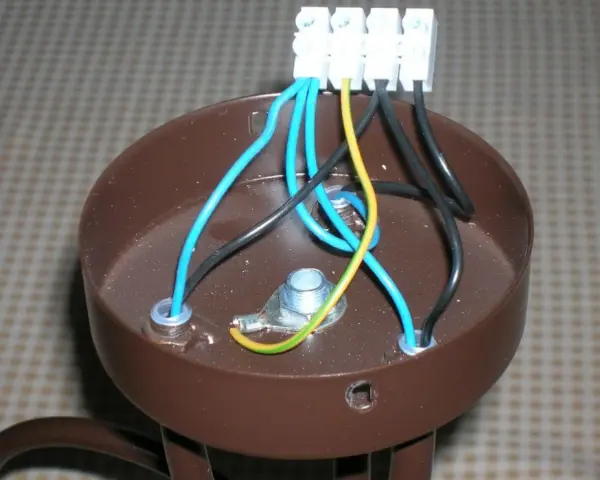

Podłączenie żyrandola z kilkoma żarówkami (np. na dwa włączniki): W tym przypadku z puszki sufitowej może wychodzić więcej przewodów. Oprócz neutralnego (N) i ochronnego (PE), będziesz miał dwa przewody fazowe (L1, L2) po jednym dla każdej sekcji żyrandola, sterowanej osobnym włącznikiem. Przewody L1 i L2 z instalacji podłączysz do odpowiednich zacisków L1 i L2 w żyrandolu. Przewód neutralny (N) z instalacji połączysz z neutralnym z żyrandola (zazwyczaj jest to jeden wspólny przewód dla wszystkich żarówek), a ochronny (PE) z ochronnym z żyrandola. Upewnij się, że każdy przewód fazowy steruje właściwą grupą żarówek.

Sytuacja, gdy z sufitu wystają tylko dwa przewody: To częsty przypadek w bardzo starych instalacjach. Oznacza to, że masz do czynienia z instalacją dwuprzewodową, bez przewodu ochronnego. W takiej sytuacji jeden z przewodów to faza (L), a drugi to neutralny (N). Musisz zidentyfikować fazę za pomocą próbnika. Do lampy podłączysz tylko te dwa przewody. Absolutnie nie podłączaj w takiej sytuacji lamp z metalową obudową, które wymagają uziemienia (zacisk PE), ponieważ brak przewodu ochronnego stwarza wysokie ryzyko porażenia w przypadku awarii. Rozważ wymianę instalacji lub skonsultuj się z elektrykiem.

Tych błędów unikaj jak ognia: Najczęstsze pomyłki

Nawet doświadczonym majsterkowiczom zdarzają się błędy, ale niektóre z nich są szczególnie niebezpieczne. Oto najczęstsze pomyłki, których należy unikać:

• Praca pod napięciem: To błąd numer jeden i najbardziej niebezpieczny. Nigdy nie rozpoczynaj pracy bez całkowitego odcięcia zasilania i weryfikacji braku napięcia. Konsekwencją może być porażenie prądem, a nawet śmierć.
• Luźne połączenia: Szczególnie w kostkach śrubowych, niedokładne dokręcenie śrubek prowadzi do luźnego styku. Taki styk nagrzewa się, co może spowodować stopienie izolacji, zwarcie, a nawet pożar. Zawsze mocno dokręcaj śruby i delikatnie pociągnij za przewód, aby sprawdzić pewność połączenia.
• Uszkodzenie izolacji przewodów: Podczas zdejmowania izolacji lub układania przewodów w puszce łatwo o przypadkowe uszkodzenie izolacji. Odsłonięta żyła może spowodować zwarcie lub porażenie. Zawsze używaj odpowiednich narzędzi (ściągacza do izolacji) i zachowaj ostrożność.
• Zbyt krótkie lub zbyt długie odizolowanie końcówek: Zbyt krótkie odizolowanie sprawia, że przewód nie ma pełnego styku, co prowadzi do przegrzewania. Zbyt długie odizolowanie powoduje, że odsłonięta żyła wystaje poza element łączeniowy, stwarzając ryzyko zwarcia lub porażenia. Zawsze odizoluj przewód na długość zalecaną przez producenta elementu łączeniowego (zazwyczaj 10-15 mm).
• Nieprawidłowe podłączenie kolorów: Pomylenie przewodu fazowego z neutralnym lub ochronnym może prowadzić do nieprawidłowego działania instalacji, uszkodzenia urządzeń, a co gorsza, do sytuacji zagrożenia życia (np. metalowa obudowa lampy pod napięciem). Zawsze postępuj zgodnie z kolorystyką i weryfikuj przewody próbnikiem.
• Pozostawianie połączeń poza puszkami instalacyjnymi: Wszystkie połączenia elektryczne muszą znajdować się w przeznaczonych do tego puszkach instalacyjnych. Pozostawienie ich na wierzchu jest niebezpieczne, niezgodne z przepisami i naraża na uszkodzenia mechaniczne oraz porażenie.

Ostatnia prosta: Jak sprawdzić bezpieczeństwo instalacji?

Po zakończeniu łączenia przewodów w puszce, nie spiesz się z włączeniem zasilania. Ostatnie etapy są równie ważne dla bezpieczeństwa i prawidłowego działania instalacji.

Najpierw wykonaj kontrolę wzrokową i mechaniczną. Upewnij się, że wszystkie połączenia są solidne i prawidłowo wykonane. Sprawdź, czy izolacja przewodów nie jest uszkodzona, a odizolowane końcówki nie wystają poza elementy łączeniowe. Starannie ułóż przewody w puszce, tak aby nie były ściśnięte ani zagięte. Dopiero wtedy możesz zamknąć puszkę pokrywą.

Następnie bezpiecznie przywróć zasilanie. Wróć do skrzynki z bezpiecznikami i ostrożnie włącz odpowiedni bezpiecznik (lub główny wyłącznik prądu). Po włączeniu zasilania, przejdź do testu oświetlenia. Włącz włącznik, aby sprawdzić, czy lampa działa prawidłowo. Zwróć uwagę na wszelkie nietypowe dźwięki, migotanie światła czy zapach spalenizny. Jeśli wszystko działa bez zarzutu, oznacza to, że praca została wykonana prawidłowo.

Jeśli jednak po przywróceniu zasilania pojawią się jakiekolwiek wątpliwości lampa nie świeci, bezpiecznik wybija, czujesz zapach spalenizny, lub po prostu nie jesteś pewien poprawności swoich połączeń bezwzględnie odłącz zasilanie i wezwij profesjonalnego elektryka. Nie ryzykuj! Lepiej zapłacić za fachową pomoc, niż narażać siebie i swoich bliskich na niebezpieczeństwo.
