- Przed rozpoczęciem pracy zawsze wyłącz zasilanie w skrzynce z bezpiecznikami i sprawdź brak napięcia próbnikiem.
- Upewnij się, że posiadasz niezbędne narzędzia: próbnik napięcia, śrubokręty, szczypce do ściągania izolacji i kostki przyłączeniowe.
- Zrozumienie kolorów przewodów (brązowy/czarny - L, niebieski - N, żółto-zielony - PE) jest kluczowe, ale w starszych instalacjach zawsze używaj próbnika.
- Trzy kable w suficie (L, N, PE) oznaczają, że obie żarówki będą świecić razem; cztery kable (L1, L2, N, PE) umożliwiają niezależne sterowanie.
- Prawidłowe przygotowanie końcówek przewodów i solidne połączenia w kostkach przyłączeniowych są niezbędne dla bezpieczeństwa.
- W przypadku problemów, takich jak wybicie bezpiecznika czy brak reakcji, najczęstsze przyczyny to zwarcia, luźne połączenia lub błędne podłączenie.
Bezpieczeństwo przede wszystkim: Co musisz wiedzieć przed rozpoczęciem pracy
Praca z instalacją elektryczną wymaga najwyższej ostrożności. Zanim sięgniesz po narzędzia, upewnij się, że rozumiesz podstawowe zasady bezpieczeństwa, które ochronią Cię przed porażeniem prądem i zapewnią prawidłowe działanie nowej lampy. Pamiętaj, że nawet pozornie proste czynności, takie jak wymiana żyrandola, mogą stać się niebezpieczne, jeśli zaniedbasz kluczowe procedury.
Sprawdź to dwa razy: Jak prawidłowo wyłączyć zasilanie?
- Zlokalizuj główną skrzynkę z bezpiecznikami w swoim domu lub mieszkaniu.
- Zidentyfikuj bezpiecznik odpowiadający za obwód oświetleniowy w pomieszczeniu, w którym będziesz pracować. Jeśli obwody nie są wyraźnie opisane, możesz wyłączyć główny bezpiecznik lub bezpieczniki odpowiadające za całe mieszkanie, aby mieć pewność.
- Przekręć bezpiecznik do pozycji "wyłączony" (OFF).
- Bardzo ważne: Zanim zaczniesz pracę, upewnij się, że nikt w domu nie włączy przypadkowo zasilania. Możesz to zrobić, informując domowników lub nawet zabezpieczając skrzynkę bezpieczników.
- Weź próbnik napięcia (tzw. neonówkę lub tester napięcia) i sprawdź, czy w przewodach sufitowych, do których będziesz podłączać żyrandol, faktycznie nie ma napięcia. Dotknij końcówką próbnika każdego z przewodów. Jeśli próbnik nie świeci, oznacza to, że zasilanie jest bezpiecznie wyłączone.
Niezbędne narzędzia, które musisz mieć pod ręką (i jak ich używać)
- Próbnik napięcia (neonówka): Niezbędne narzędzie do sprawdzenia, czy w przewodach jest napięcie. Po dotknięciu przewodu fazowego, jego mała lampka powinna się zaświecić.
- Śrubokręty: Potrzebne będą co najmniej dwa rodzaje: płaski i krzyżakowy, o różnych rozmiarach, do odkręcania śrub w kostkach przyłączeniowych i mocowaniach.
- Szczypce do ściągania izolacji: Umożliwiają precyzyjne i bezpieczne usunięcie izolacji z końcówek przewodów bez ich uszkadzania.
- Kostki przyłączeniowe (np. WAGO): Nowoczesne i bezpieczne rozwiązanie do łączenia przewodów. Zapewniają pewne i trwałe połączenie. Można też użyć tradycyjnych kostek skręcanych, ale wymagają one większej uwagi przy dokręcaniu.
- Drabina: Stabilna drabina zapewni Ci bezpieczny dostęp do sufitu.
Słowniczek pojęć: Przewód fazowy, neutralny i ochronny co musisz wiedzieć?
- Przewód fazowy (L): Jest to przewód, który doprowadza napięcie (prąd zmienny) z sieci energetycznej do urządzenia. Jest on "gorący" i stanowi potencjalne zagrożenie. W nowych instalacjach oznaczany jest zazwyczaj kolorem brązowym, czarnym lub szarym.
- Przewód neutralny (N): Nazywany również zerowym, stanowi drogę powrotną dla prądu. W normalnych warunkach nie przewodzi napięcia, ale w przypadku awarii może stać się niebezpieczny. W nowych instalacjach jest niebieski.
- Przewód ochronny (PE): Zwany również uziemieniem, służy do ochrony przeciwporażeniowej. W przypadku awarii izolacji, gdy prąd dotrze do metalowej obudowy urządzenia, przewód ochronny odprowadza go do ziemi, zapobiegając porażeniu użytkownika. W nowych instalacjach jest żółto-zielony.
Zrozumienie instalacji: Jak rozpoznać przewody w suficie
Kluczowym etapem podłączania żyrandola jest prawidłowe zidentyfikowanie przewodów znajdujących się w suficie. Różne instalacje mogą mieć różną liczbę przewodów i różne standardy kolorystyczne, dlatego dokładne rozpoznanie i przetestowanie jest absolutnie niezbędne dla bezpieczeństwa i poprawnego działania lampy.
Jak odczytać kolory kabli? Standardy w nowym i starym budownictwie
Współczesne instalacje elektryczne w Polsce są zazwyczaj zgodne z europejskimi normami, co znacznie ułatwia identyfikację przewodów. Przewód fazowy (L) najczęściej ma kolor brązowy, ale może być również czarny lub szary. Przewód neutralny (N) jest zawsze niebieski, a przewód ochronny (PE), oznaczający uziemienie, jest żółto-zielony. Te jasne oznaczenia kolorystyczne pomagają uniknąć pomyłek.
Jednak w starszych budynkach, gdzie instalacje elektryczne mogły być modernizowane lub wykonane według dawnych standardów, kolory przewodów mogą być inne. Można spotkać na przykład czarny lub czerwony jako przewód fazowy, a biały lub szary jako neutralny. W takich przypadkach poleganie wyłącznie na kolorach jest ryzykowne. Zawsze używaj próbnika napięcia, aby bezbłędnie zidentyfikować przewód fazowy, neutralny i ochronny, niezależnie od ich pierwotnego koloru.
Tester napięcia w akcji: Jak bezbłędnie znaleźć przewód fazowy (L)?
- Po wyłączeniu zasilania w skrzynce bezpieczników, upewnij się, że w przewodach sufitowych nie ma napięcia (sprawdź próbnikiem).
- Włącz zasilanie w skrzynce bezpieczników i włącz odpowiedni włącznik światła na ścianie.
- Weź próbnik napięcia i ostrożnie dotknij końcówką każdego z przewodów wystających z sufitu.
- Przewód, przy którym próbnik zaświeci się (lub wyda dźwięk, w zależności od typu testera), jest przewodem fazowym (L).
- Jeśli masz podwójny włącznik, możesz mieć dwa przewody fazowe (L1, L2). Sprawdź oba, przełączając włącznik w różne pozycje.
- Przewód niebieski (lub inny, jeśli to stara instalacja) przy którym próbnik nie reaguje, jest przewodem neutralnym (N).
- Przewód żółto-zielony (lub inny, jeśli to stara instalacja) przy którym próbnik nie reaguje, jest przewodem ochronnym (PE).
- Pamiętaj: Po zakończeniu identyfikacji, ponownie wyłącz zasilanie w skrzynce bezpieczników przed przystąpieniem do podłączania żyrandola.
Masz 3 czy 4 kable? Zrozum, co to oznacza dla Twojego żyrandola
Liczba przewodów w suficie bezpośrednio determinuje możliwości sterowania oświetleniem. Jeśli w suficie znajdują się trzy przewody: fazowy (L), neutralny (N) i ochronny (PE), oznacza to, że instalacja jest przystosowana do sterowania pojedynczym włącznikiem. W takim przypadku obie żarówki w Twoim dwużarówkowym żyrandolu będą świecić jednocześnie, ponieważ będą zasilane z tego samego obwodu fazowego.
Jeśli natomiast w suficie masz cztery przewody: dwa fazowe (L1, L2), neutralny (N) i ochronny (PE), masz możliwość niezależnego sterowania każdą z żarówek. Jest to możliwe dzięki podwójnemu włącznikowi na ścianie, który pozwala na włączanie i wyłączanie każdej żarówki osobno. Taka konfiguracja daje większą elastyczność w aranżacji oświetlenia.
Przygotowanie żyrandola: Co musisz zrobić przed podłączeniem
Zanim przystąpisz do łączenia przewodów, ważne jest, aby dokładnie przygotować sam żyrandol. Upewnij się, że rozumiesz, jak są w nim poprowadzone obwody i jak prawidłowo przygotować końcówki kabli, aby zapewnić bezpieczne i trwałe połączenie.

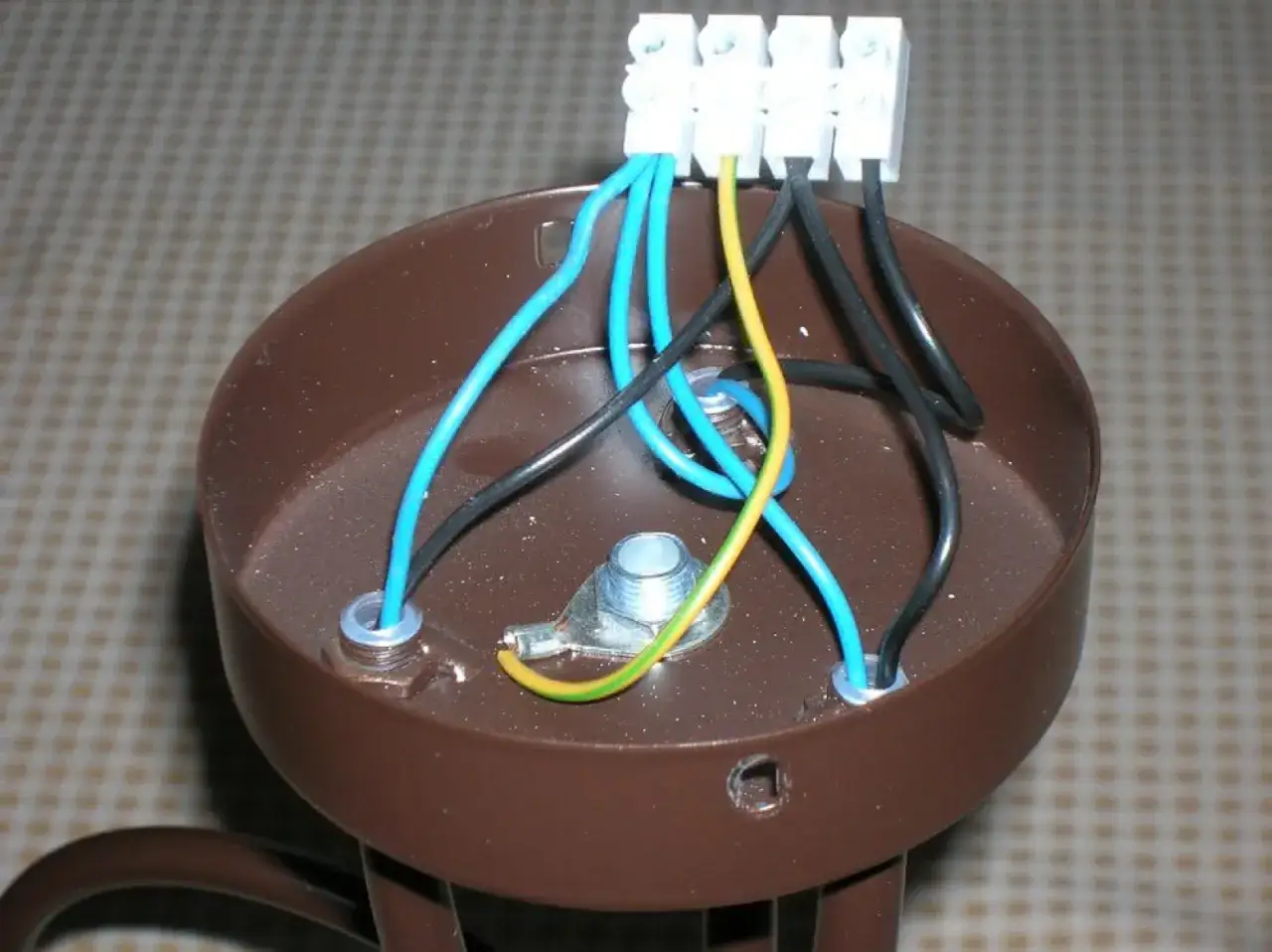

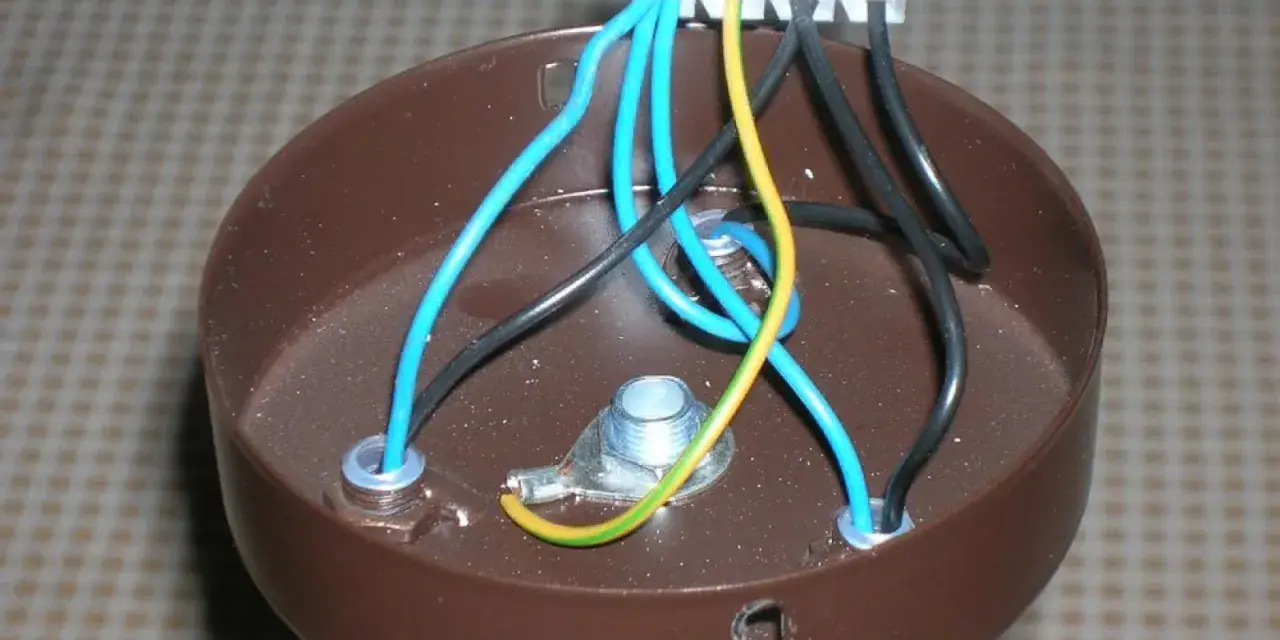

Analiza przewodów w żyrandolu: Jak zidentyfikować obwody dla każdej z żarówek?
Wewnątrz żyrandola zazwyczaj znajdziesz zestaw przewodów wychodzących z jego korpusu. Producenci stosują standardowe oznaczenia: L dla przewodu fazowego, N dla przewodu neutralnego i symbol uziemienia dla przewodu ochronnego (PE). W przypadku żyrandola z dwiema żarówkami, przystosowanego do podwójnego włącznika, możesz zauważyć dodatkowe oznaczenia L1 i L2. Przewody te odpowiadają za zasilanie każdej z żarówek (lub grup żarówek) osobno. Jeśli żyrandol ma tylko jeden przewód fazowy (L) i jest przeznaczony do podwójnego włącznika, oznacza to, że musisz wykonać mostkowanie wewnątrz żyrandola, aby obie żarówki były zasilane z tego samego źródła.
Przygotowanie końcówek kabli: Jak to zrobić solidnie i bezpiecznie?
- Za pomocą szczypiec do ściągania izolacji, ostrożnie usuń około 1-1.5 cm izolacji z końcówki każdego przewodu zarówno z tych wychodzących z sufitu, jak i z tych w żyrandolu. Upewnij się, że nie uszkodziłeś ani nie przepaliłeś żył przewodu.
- Jeśli przewody są wielodrutowe (składają się z wielu cienkich drucików), delikatnie je skręć końcówkami palców, aby utworzyć zwartą całość. Zapobiegnie to rozproszeniu drucików i zapewni lepszy kontakt w kostce przyłączeniowej.
- Sprawdź, czy przygotowane końcówki są czyste i wolne od zanieczyszczeń.
Podłączanie przewodów: Schematy dla różnych instalacji
Teraz nadszedł czas na najważniejszy etap fizyczne połączenie przewodów. Poniższe scenariusze opisują, jak podłączyć żyrandol w zależności od liczby przewodów w suficie i posiadanego włącznika. Pamiętaj, aby zawsze pracować przy wyłączonym zasilaniu!Scenariusz A: 3 kable w suficie i pojedynczy włącznik (obie żarówki świecą razem)
Ten scenariusz dotyczy sytuacji, gdy w suficie masz trzy przewody: fazowy (L), neutralny (N) i ochronny (PE), a na ścianie znajduje się standardowy, pojedynczy włącznik światła. W tym przypadku obie żarówki w żyrandolu będą zapalać się jednocześnie.
Schemat połączeń: Gdzie podpiąć przewód brązowy, niebieski i żółto-zielony?
- Przewód fazowy (L) z sufitu (zazwyczaj brązowy): Podłącz go do przewodu fazowego żyrandola (oznaczonego jako L). Jeśli żyrandol ma dwa przewody fazowe (L1, L2) i jest przeznaczony do niezależnego sterowania, będziesz musiał je połączyć ze sobą (zmostkować) przed podłączeniem do jednego przewodu fazowego z sufitu.
- Przewód neutralny (N) z sufitu (zazwyczaj niebieski): Podłącz go do przewodu neutralnego żyrandola (oznaczonego jako N).
- Przewód ochronny (PE) z sufitu (żółto-zielony): Podłącz go do przewodu ochronnego żyrandola (oznaczonego symbolem uziemienia). Jest to kluczowe dla bezpieczeństwa.
- Wszystkie połączenia wykonaj za pomocą kostek przyłączeniowych. Upewnij się, że przewody są solidnie zamocowane w kostkach.

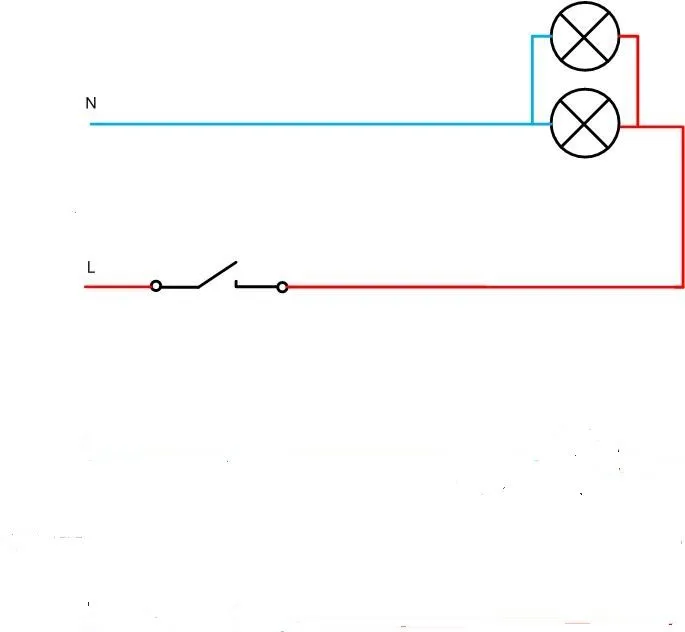

Mostkowanie w żyrandolu: Jak połączyć obie żarówki w jeden obwód?
Jeśli Twój żyrandol ma dwa przewody fazowe (L1 i L2) wychodzące z jego wnętrza, a w suficie masz tylko jeden przewód fazowy (L) z pojedynczego włącznika, musisz je połączyć ze sobą (zmostkować) wewnątrz żyrandola. Użyj do tego krótkiego kawałka przewodu lub odpowiedniej złączki. Po zmostkowaniu L1 i L2, połącz ten wspólny punkt z przewodem fazowym (L) z sufitu. W ten sposób obie żarówki będą zasilane z tego samego obwodu i będą zapalać się razem.
Scenariusz B: 4 kable w suficie i podwójny włącznik (każda żarówka świeci osobno)
Ten scenariusz dotyczy sytuacji, gdy w suficie masz cztery przewody: dwa fazowe (L1, L2), neutralny (N) i ochronny (PE), a na ścianie zamontowany jest podwójny włącznik światła. Pozwala to na niezależne sterowanie każdą z żarówek.
Schemat połączeń dla niezależnego sterowania oświetleniem
- Przewód fazowy L1 z sufitu: Podłącz go do przewodu fazowego żyrandola oznaczonego jako L1 (lub do tej żarówki/grupy żarówek, którą chcesz sterować tym obwodem).
- Przewód fazowy L2 z sufitu: Podłącz go do przewodu fazowego żyrandola oznaczonego jako L2 (lub do drugiej żarówki/grupy żarówek).
- Przewód neutralny (N) z sufitu (niebieski): Podłącz go do przewodu neutralnego żyrandola (oznaczonego jako N).
- Przewód ochronny (PE) z sufitu (żółto-zielony): Podłącz go do przewodu ochronnego żyrandola (oznaczonego symbolem uziemienia).
- Wszystkie połączenia wykonaj za pomocą kostek przyłączeniowych.
Jak przypisać przewody L1 i L2 do odpowiednich żarówek?
Jeśli Twój żyrandol ma dwa przewody fazowe oznaczone jako L1 i L2, a chcesz mieć pewność, która z nich odpowiada za którą żarówkę, możesz to sprawdzić. Zwykle producenci starają się to oznaczyć, ale jeśli nie jesteś pewien, możesz to przetestować. Po podłączeniu przewodów L1 i L2 do odpowiednich obwodów w suficie (zgodnie z podwójnym włącznikiem), włącz zasilanie i przetestuj działanie włącznika. Jeśli żarówki zapalają się w innej konfiguracji, niż byś chciał, wyłącz zasilanie, zamień podłączenie przewodów L1 i L2 w żyrandolu i ponownie przetestuj.
Ostatnie kroki: Montaż i testowanie żyrandola
Po prawidłowym podłączeniu przewodów, czas na finalne etapy: bezpieczne zamocowanie żyrandola i przetestowanie jego działania. Upewnij się, że wszystko jest wykonane starannie, aby zapewnić długotrwałe i bezproblemowe użytkowanie.
Jak bezpiecznie zamocować żyrandol do sufitu?
Większość żyrandoli jest wyposażona w specjalny hak lub wspornik montażowy, który przykręca się do sufitu. Upewnij się, że jest on solidnie zamocowany, zwłaszcza jeśli żyrandol jest ciężki. Po podłączeniu przewodów, ostrożnie umieść żyrandol na haku lub wsporniku. Upewnij się, że wszystkie przewody są schowane w puszce montażowej lub wewnątrz korpusu żyrandola i nie są przygniecione. Zamocuj osłonę żyrandola, jeśli jest w zestawie.
Ostatnie sprawdzenie przed włączeniem zasilania
- Sprawdź dokładnie wszystkie połączenia w kostkach przyłączeniowych upewnij się, że żaden przewód nie jest luźny.
- Upewnij się, że izolacja przewodów jest nienaruszona i nie ma odsłoniętych żył poza miejscami połączeń.
- Sprawdź, czy żyrandol jest stabilnie zamocowany do sufitu.
- Upewnij się, że wszystkie żarówki są prawidłowo wkręcone.
Test działania: Co zrobić, gdy żyrandol nie świeci lub działa nieprawidłowo?
Po wykonaniu wszystkich sprawdzeń, możesz włączyć zasilanie w skrzynce z bezpiecznikami i przetestować działanie żyrandola. Jeśli żyrandol nie świeci, najpierw sprawdź, czy żarówka nie jest przepalona. Następnie, przy wyłączonym zasilaniu, ponownie sprawdź wszystkie połączenia w kostkach. Upewnij się, że przewód fazowy jest prawidłowo podłączony. Jeśli masz podwójny włącznik i żarówki nie działają niezależnie, sprawdź, czy nie doszło do błędnego mostkowania lub podłączenia przewodów L1/L2. W przypadku, gdy po włączeniu zasilania wybije bezpiecznik, natychmiast wyłącz zasilanie i przejdź do sekcji rozwiązywania problemów.
Przeczytaj również: Abażur z Firanki DIY: Szybki Przewodnik Krok po Kroku
Rozwiązywanie problemów: Co zrobić, gdy coś pójdzie nie tak
Nawet przy zachowaniu wszelkich środków ostrożności, czasami mogą pojawić się problemy. Nie panikuj większość z nich można łatwo zdiagnozować i naprawić, postępując zgodnie z poniższymi wskazówkami.
Dlaczego po podłączeniu wybija korki?
Wybijanie bezpiecznika po podłączeniu żyrandola jest zazwyczaj sygnałem zwarcia lub przeciążenia. Zwarcie może wystąpić, gdy przewód fazowy dotknie przewodu neutralnego lub ochronnego, albo gdy dwa przewody fazowe zostaną połączone w nieprawidłowy sposób. Przeciążenie może nastąpić, jeśli żyrandol pobiera więcej mocy, niż obwód jest w stanie obsłużyć (choć w przypadku żyrandola z dwiema żarówkami jest to rzadkie). Natychmiast wyłącz zasilanie i dokładnie sprawdź wszystkie połączenia. Upewnij się, że żaden odsłonięty przewód nie dotyka metalowych elementów żyrandola lub sufitu, ani innych przewodów w kostce.
Żarówka świeci słabym światłem lub migocze gdzie szukać przyczyny?
Słabe świecenie lub migotanie żarówek może mieć kilka przyczyn. Najczęstsze to luźne połączenie przewodów w kostce przyłączeniowej upewnij się, że wszystkie przewody są solidnie dokręcone. Inne możliwości to uszkodzona żarówka (spróbuj ją wymienić), problem z instalacją elektryczną w ścianie (np. uszkodzony przewód fazowy) lub nieprawidłowe podłączenie, które powoduje niestabilne napięcie. Warto również sprawdzić, czy moc żarówek nie przekracza dopuszczalnej mocy dla danego typu oprawki w żyrandolu.
Co zrobić, gdy włącznik podwójny zapala obie żarówki naraz?
Jeśli masz podwójny włącznik, a obie żarówki zapalają się jednocześnie, oznacza to, że obwody nie są rozdzielone. Przyczyną jest najprawdopodobniej błędne połączenie przewodów fazowych w żyrandolu. Mogło dojść do nieprawidłowego mostkowania przewodów L1 i L2, lub oba przewody fazowe z sufitu zostały podłączone do jednego obwodu w żyrandolu. Alternatywnie, instalacja w suficie może nie mieć dwóch niezależnych przewodów fazowych (L1 i L2), mimo obecności czterech kabli, co jest rzadkością, ale możliwe w przypadku błędów instalacyjnych. Wyłącz zasilanie i dokładnie sprawdź sposób, w jaki przewody L1 i L2 są połączone w żyrandolu oraz z przewodami z sufitu.
