Ten artykuł to kompleksowy poradnik krok po kroku, który pomoże Ci bezpiecznie i prawidłowo podłączyć żyrandol na 5 żarówek. Dowiesz się, jak przygotować się do pracy, rozpoznać przewody w instalacji elektrycznej oraz wykonać podłączenie zarówno do włącznika pojedynczego, jak i podwójnego, minimalizując ryzyko błędów. Jako doświadczony praktyk, wiem, jak ważne jest zrozumienie każdego etapu, aby uniknąć frustracji i przede wszystkim zapewnić bezpieczeństwo.
Bezpieczne podłączenie żyrandola na 5 żarówek poradnik krok po kroku do włącznika pojedynczego i podwójnego
- Zawsze rozpoczynaj pracę od bezwzględnego wyłączenia zasilania i weryfikacji braku napięcia próbnikiem.
- Niezbędne narzędzia to próbnik, śrubokręty, ściągacz izolacji i złączki instalacyjne.
- Poznaj kolory przewodów: L (faza), N (neutralny), PE (ochronny żółto-zielony).
- Do włącznika pojedynczego połącz wszystkie przewody fazowe żyrandola razem, podobnie neutralne i ochronne.
- Do włącznika podwójnego pogrupuj przewody fazowe żyrandola (np. 2+3) i podłącz do osobnych faz w suficie.
- Przewód żółto-zielony (PE) jest kluczowy dla bezpieczeństwa i zawsze musi być podłączony.
Zanim zaczniesz: Bezpieczeństwo i niezbędne przygotowania
Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz pamiętać o absolutnej priorytetowości bezpieczeństwa. Pierwszym i najważniejszym krokiem jest bezwzględne wyłączenie zasilania w skrzynce z bezpiecznikami. Nie wystarczy tylko wyłączyć światło w pokoju! Upewnij się, że wyłączyłeś odpowiedni bezpiecznik (lub główny), a następnie, używając próbnika napięcia, sprawdź każdy przewód wychodzący z sufitu, aby upewnić się, że nie ma w nich prądu. To jest moment, w którym nie ma miejsca na pośpiech czy domysły.
Aby praca przebiegła sprawnie i bezpiecznie, przygotuj sobie wszystkie niezbędne narzędzia. Dobrze wyposażony warsztat to podstawa, nawet przy tak pozornie prostej czynności jak podłączenie żyrandola. Oto lista, co powinieneś mieć pod ręką:
- Próbnik napięcia (tester): Absolutnie niezbędny do weryfikacji braku prądu.
- Śrubokręty: Płaski i krzyżakowy, do zacisków w żyrandolu i złączkach.
- Ściągacz izolacji lub ostry nóż: Do precyzyjnego usuwania izolacji z przewodów.
- Kostki lub złączki instalacyjne (np. WAGO): Do bezpiecznego i trwałego łączenia przewodów.
- Wiertarka: Jeśli konieczne jest wiercenie nowych otworów w suficie.
- Stabilna drabina: Zapewniająca bezpieczny dostęp do miejsca montażu.
Kluczowe jest również zrozumienie, co oznaczają poszczególne przewody w Twojej instalacji. Zgodnie z aktualną polską normą PN-HD 308 S2: 2007, kolory przewodów mają swoje konkretne znaczenie:
- Przewód fazowy (L): Najczęściej w kolorze brązowym, czarnym lub szarym. To właśnie w nim płynie prąd o napięciu ~230V. Jest to przewód „pod napięciem”.
- Przewód neutralny (N): Zawsze w kolorze niebieskim. Służy do zamknięcia obwodu elektrycznego, umożliwiając przepływ prądu.
- Przewód ochronny (PE): Zawsze w kolorze żółto-zielonym. To Twój anioł stróż! Jego zadaniem jest ochrona przed porażeniem elektrycznym w przypadku awarii urządzenia lub instalacji.
Warto pamiętać, że w starszych instalacjach elektrycznych, zwłaszcza w budynkach sprzed lat 90., kolory przewodów mogą odbiegać od obecnych standardów. Możesz spotkać się z czerwonym przewodem jako fazowym lub instalacją tylko dwuprzewodową (faza i zerowy/PEN, bez osobnego przewodu ochronnego). W takich przypadkach zachowaj szczególną ostrożność i zawsze, ale to zawsze, weryfikuj funkcję każdego przewodu za pomocą próbnika. Jeśli masz jakiekolwiek wątpliwości, zawsze skonsultuj się z wykwalifikowanym elektrykiem. Bezpieczeństwo jest tu najważniejsze.
Poznaj swoją instalację: Identyfikacja przewodów w suficie i żyrandolu

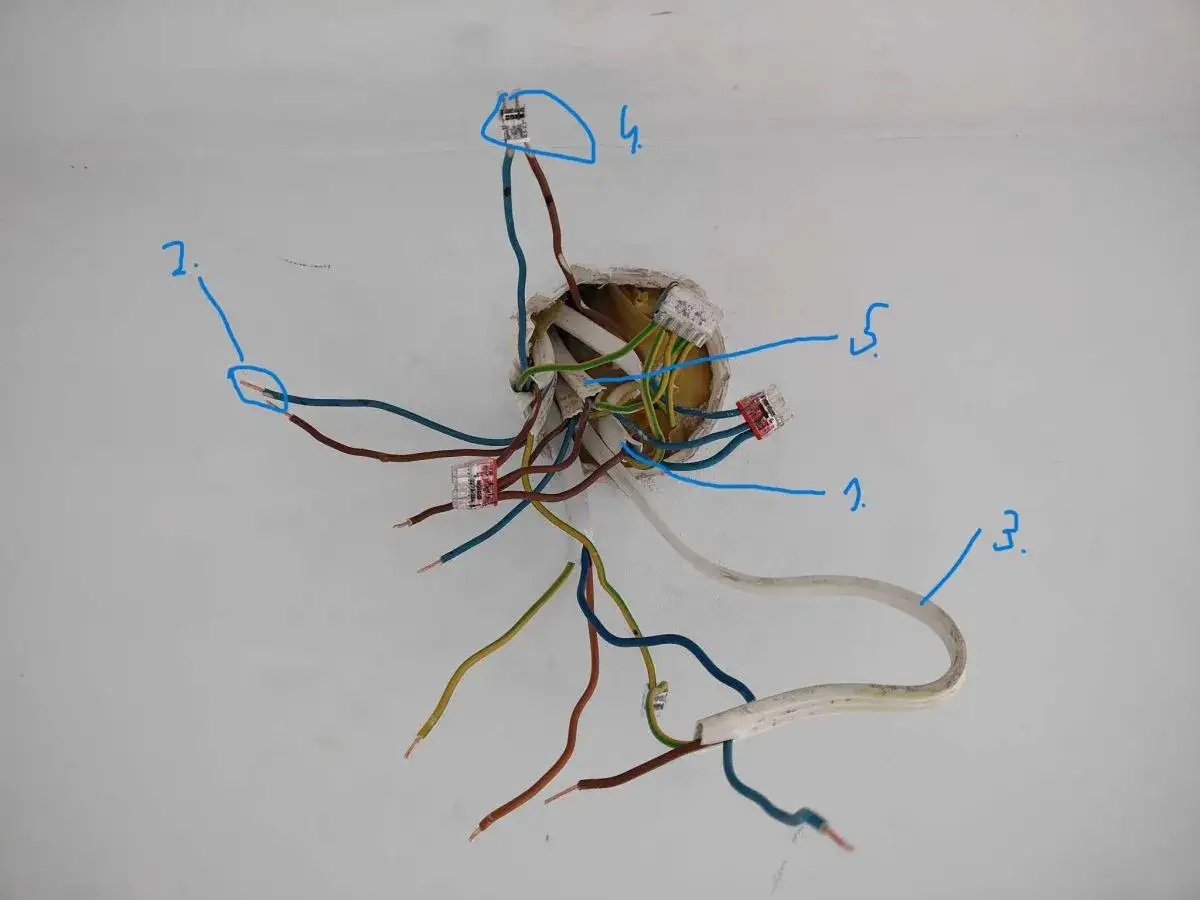

Zanim podłączysz żyrandol, musisz wiedzieć, z jakim typem instalacji masz do czynienia w suficie. Liczba przewodów wychodzących z sufitu powie Ci wiele o możliwościach podłączenia:
- Instalacja 2-żyłowa: To często spotykane rozwiązanie w starym budownictwie. Zazwyczaj znajdziesz tu przewód fazowy (L) i przewód neutralny (N lub PEN, który pełni też funkcję ochronną). W takim przypadku wszystkie 5 żarówek będzie świecić jednocześnie, a brak dedykowanego przewodu PE do metalowej obudowy żyrandola zwiększa ryzyko porażenia w razie awarii.
- Instalacja 3-żyłowa: Najpopularniejsza konfiguracja, składająca się z przewodu fazowego (L), neutralnego (N) i ochronnego (PE). Umożliwia bezpieczne podłączenie żyrandola tak, aby wszystkie 5 żarówek świeciło razem za pomocą włącznika pojedynczego.
- Instalacja 4-żyłowa: Idealna do włącznika podwójnego (świecznikowego). Składa się z dwóch przewodów fazowych (L1, L2), przewodu neutralnego (N) i ochronnego (PE). Dzięki niej możesz podzielić żarówki na dwie grupy (np. 2+3), sterując nimi niezależnie.
Teraz spójrzmy na sam żyrandol. W lampie na 5 żarówek przewody są zazwyczaj już pogrupowane przez producenta. Z reguły wszystkie przewody neutralne (niebieskie) są połączone razem, podobnie jak przewody ochronne (żółto-zielone). Przewody fazowe (brązowe/czarne) mogą być natomiast pogrupowane na różne sposoby: wszystkie razem (do włącznika pojedynczego) lub podzielone na dwie grupy (np. 2 i 3 żarówki) do włącznika podwójnego. Zawsze warto sprawdzić instrukcję producenta, ale w większości przypadków ten schemat jest standardowy.
Nie mogę wystarczająco podkreślić znaczenia żółto-zielonego przewodu ochronnego (PE). Jego rola jest kluczowa dla Twojego bezpieczeństwa. W przypadku uszkodzenia izolacji lub innej awarii, która spowodowałaby, że metalowa obudowa żyrandola znalazłaby się pod napięciem, przewód PE odprowadzi ten prąd do ziemi, zapobiegając porażeniu elektrycznemu. Zawsze upewnij się, że ten przewód jest prawidłowo podłączony do metalowych elementów żyrandola, jeśli takowe posiada. To nie jest opcja, to obowiązek!
Podłączanie krok po kroku: Scenariusze dla włącznika pojedynczego i podwójnego
Przejdźmy do konkretów. Poniżej przedstawiam szczegółowe instrukcje dla dwóch najpopularniejszych scenariuszy podłączenia żyrandola na 5 żarówek. Pamiętaj, aby na każdym etapie zachować ostrożność i precyzję.
Podłączenie do włącznika pojedynczego (instalacja 3-przewodowa: L, N, PE)
Ten scenariusz pozwoli Ci zapalić wszystkie 5 żarówek jednocześnie. Jest to najprostsza i najczęściej spotykana konfiguracja.
- Wyłącz zasilanie i zweryfikuj brak napięcia: To podstawowy krok, o którym już wspominałem. Użyj próbnika na wszystkich przewodach.
- Zidentyfikuj przewody w suficie: Znajdź przewód fazowy (L brązowy/czarny/szary), neutralny (N niebieski) i ochronny (PE żółto-zielony). Jeśli masz wątpliwości, użyj próbnika.
- Przygotuj przewody żyrandola: W żyrandolu znajdziesz zazwyczaj trzy grupy przewodów: wszystkie fazowe (L) połączone razem, wszystkie neutralne (N) połączone razem i wszystkie ochronne (PE) połączone razem. Upewnij się, że końcówki są odpowiednio odizolowane (ok. 1 cm).
- Połącz przewód ochronny (PE): Podłącz żółto-zielony przewód z żyrandola do żółto-zielonego przewodu z sufitu za pomocą złączki instalacyjnej.
- Połącz przewód neutralny (N): Podłącz niebieski przewód z żyrandola do niebieskiego przewodu z sufitu za pomocą złączki.
- Połącz przewód fazowy (L): Podłącz przewód fazowy (brązowy/czarny) z żyrandola (grupę wszystkich fazowych) do przewodu fazowego (L) z sufitu za pomocą złączki.
- Sprawdź połączenia: Upewnij się, że wszystkie połączenia są solidne i żadne gołe przewody nie wystają poza złączki.
Podłączenie do włącznika podwójnego (świecznikowego) (instalacja 4-przewodowa: L1, L2, N, PE)
Ta konfiguracja pozwoli Ci sterować żyrandolem w dwóch grupach, np. 2+3 żarówki, co daje większą elastyczność w oświetleniu pomieszczenia.
- Wyłącz zasilanie i zweryfikuj brak napięcia: Zawsze zaczynamy od tego. Bezpieczeństwo przede wszystkim!
- Zidentyfikuj przewody w suficie: Znajdź dwa przewody fazowe (L1, L2 brązowe/czarne/szare), przewód neutralny (N niebieski) i ochronny (PE żółto-zielony). Użyj próbnika, aby upewnić się, który przewód jest którą fazą.
- Przygotuj przewody żyrandola: W żyrandolu przewody neutralne (N) i ochronne (PE) są zazwyczaj połączone razem. Przewody fazowe (L) musisz pogrupować na dwie sekcje, np. 2 żarówki do jednej grupy i 3 żarówki do drugiej. Upewnij się, że końcówki są odpowiednio odizolowane.
- Połącz przewód ochronny (PE): Podłącz żółto-zielony przewód z żyrandola do żółto-zielonego przewodu z sufitu za pomocą złączki.
- Połącz przewód neutralny (N): Podłącz niebieski przewód z żyrandola do niebieskiego przewodu z sufitu za pomocą złączki.
- Połącz przewody fazowe (L1, L2): Podłącz przewody fazowe z pierwszej grupy żarówek (np. 2) do jednego z przewodów fazowych z sufitu (np. L1) za pomocą złączki. Następnie podłącz przewody fazowe z drugiej grupy żarówek (np. 3) do drugiego przewodu fazowego z sufitu (L2) za pomocą kolejnej złączki.
- Sprawdź połączenia: Upewnij się, że wszystkie połączenia są solidne, prawidłowe i żadne gołe przewody nie stykają się ze sobą.
Schematy podłączeń: Wizualne instrukcje krok po kroku
Dla lepszego zrozumienia, jak to wszystko powinno wyglądać, przygotowałem krótkie opisy wizualnych schematów. Pamiętaj, że to uproszczenia, ale doskonale oddają logikę połączeń.
W przypadku włącznika pojedynczego, celem jest, aby wszystkie żarówki zapalały się jednocześnie. Oto kluczowe połączenia:
- Wszystkie przewody fazowe (L) z żyrandola (zazwyczaj brązowe/czarne) łączą się z jednym przewodem fazowym (L) z sufitu.
- Wszystkie przewody neutralne (N) z żyrandola (niebieskie) łączą się z jednym przewodem neutralnym (N) z sufitu.
- Wszystkie przewody ochronne (PE) z żyrandola (żółto-zielone) łączą się z jednym przewodem ochronnym (PE) z sufitu.
Dla włącznika podwójnego, chcemy uzyskać możliwość sterowania dwiema grupami żarówek, na przykład w konfiguracji 2+3. Wymaga to podziału przewodów fazowych w żyrandolu:
- Przewody fazowe z pierwszej grupy żarówek (np. 2) łączą się z jednym przewodem fazowym (L1) z sufitu.
- Przewody fazowe z drugiej grupy żarówek (np. 3) łączą się z drugim przewodem fazowym (L2) z sufitu.
- Wszystkie przewody neutralne (N) z żyrandola (niebieskie) łączą się z jednym przewodem neutralnym (N) z sufitu.
- Wszystkie przewody ochronne (PE) z żyrandola (żółto-zielone) łączą się z jednym przewodem ochronnym (PE) z sufitu.
Najczęstsze problemy i rozwiązania: Gdy coś pójdzie nie tak
Nawet przy najlepszych chęciach i staranności, czasem coś może pójść nie tak. Nie martw się, to normalne. Oto najczęstsze problemy, z którymi możesz się spotkać, i jak sobie z nimi poradzić:
-
Żyrandol nie świeci:
- Sprawdź, czy bezpieczniki są włączone.
- Upewnij się, że żarówki są sprawne i prawidłowo wkręcone.
- Sprawdź, czy wszystkie połączenia w złączkach są solidne i nie ma luźnych przewodów.
- Zweryfikuj, czy przewody fazowy i neutralny nie zostały zamienione miejscami.
-
Wybija bezpieczniki:
- To najczęściej objaw zwarcia. Natychmiast wyłącz zasilanie!
- Sprawdź, czy izolacja na przewodach jest nienaruszona i czy żadne gołe końcówki przewodów fazowego i neutralnego nie stykają się ze sobą. Nawet drobne włoski miedziane mogą spowodować zwarcie.
- Upewnij się, że przewody są prawidłowo wpięte w złączki i nie ma żadnych przypadkowych kontaktów.
Czasem zdarza się, że kolory kabli w lampie nie pasują do schematu, albo liczba kabli w suficie i żyrandolu jest różna. Co wtedy?
- Gdy z sufitu wychodzą 3 kable, a żyrandol ma 5 (i chcesz podłączyć wszystkie naraz): Po prostu pogrupuj wszystkie przewody fazowe z żyrandola razem (np. brązowe/czarne) i podłącz je do pojedynczego przewodu fazowego (L) z sufitu. Podobnie zrób z neutralnymi (N) i ochronnymi (PE).
- Gdy z sufitu wychodzą 4 kable (L1, L2, N, PE), a żyrandol ma tylko 3 (np. L, N, PE): Zidentyfikuj oba przewody fazowe (L1, L2) z sufitu za pomocą próbnika. Podłącz przewód fazowy z żyrandola do jednego z przewodów fazowych z sufitu (np. L1). Drugi przewód fazowy z sufitu (L2), który pozostaje nieużywany, musisz bezwzględnie zaizolować za pomocą złączki lub taśmy izolacyjnej, aby nie stanowił zagrożenia. Pozostałe przewody (N i PE) podłącz standardowo.
Pamiętaj, że w przypadku jakichkolwiek wątpliwości lub trudności, zawsze lepiej wezwać wykwalifikowanego elektryka. Praca z prądem wymaga szacunku i wiedzy.
Przeczytaj również: Abażur z tapety DIY: Jak zrobić unikalną lampę krok po kroku
Finał prac: Montaż, testowanie i ostateczna kontrola
Gdy połączenia elektryczne są już wykonane, przyszedł czas na ostateczny montaż i sprawdzenie. To ostatnie kroki, które zapewnią, że Twój żyrandol będzie działał bezpiecznie i efektywnie.
Montaż korpusu żyrandola jest równie ważny jak samo podłączenie. Upewnij się, że używasz odpowiednich kołków i wkrętów, dostosowanych do rodzaju sufitu, w którym wieszasz lampę. Sufit betonowy wymaga innych rozwiązań niż płyta gipsowo-kartonowa. Żyrandol musi być stabilnie i trwale zamocowany, aby nie było ryzyka jego odpadnięcia. Wiele żyrandoli ma specjalne haki lub wsporniki, które ułatwiają ten proces. Zawsze postępuj zgodnie z instrukcją producenta lampy.
Po zakończeniu montażu i przed ostatecznym zamknięciem obudowy, przeprowadź szczegółową kontrolę:
- Wizualna inspekcja: Sprawdź wszystkie połączenia. Upewnij się, że żadne gołe przewody nie wystają ze złączek i nie ma ryzyka zwarcia.
- Włącz zasilanie: Ostrożnie włącz odpowiedni bezpiecznik w skrzynce.
- Test działania: Włącz żyrandol. Jeśli masz włącznik podwójny, sprawdź obie sekcje (np. 2 i 3 żarówki) osobno. Upewnij się, że wszystkie żarówki świecą prawidłowo.
- Brak niepokojących objawów: Zwróć uwagę na wszelkie nietypowe dźwięki, iskrzenie, zapach spalenizny. Jeśli coś takiego wystąpi, natychmiast wyłącz zasilanie i sprawdź ponownie wszystkie połączenia.
Pamiętaj, że bezpieczeństwo jest zawsze priorytetem. Jeśli masz jakiekolwiek wątpliwości co do poprawności podłączenia lub stabilności montażu, nie wahaj się skonsultować z profesjonalistą. Lepiej dmuchać na zimne, niż ryzykować awarię czy, co gorsza, wypadek.
