Prawidłowy montaż czujnika temperatury ogrzewania podłogowego to fundament efektywnego i komfortowego systemu grzewczego w Twoim domu. Ten szczegółowy poradnik krok po kroku przeprowadzi Cię przez cały proces instalacji, od wyboru miejsca, aż po podłączenie i testowanie. Z mojego doświadczenia wiem, że poprawna instalacja jest kluczowa nie tylko dla Twojego komfortu cieplnego, ale także dla bezpieczeństwa podłogi i optymalizacji rachunków za ogrzewanie.
Kluczem jest montaż czujnika w peszlu, dokładnie pośrodku pętli grzewczej
- Czujnik temperatury zawsze umieszczaj w rurce ochronnej (peszlu), aby umożliwić jego wymianę bez kucia posadzki.
- Zainstaluj czujnik dokładnie w połowie odległości między dwoma sąsiednimi przewodami grzewczymi.
- Sonda czujnika powinna znajdować się jak najbliżej wierzchniej warstwy podłogi (np. w kleju pod płytkami).
- Unikaj montażu w miejscach nasłonecznionych, przy innych źródłach ciepła (grzejniki) lub pod stałą zabudową (szafy, dywany).
- Podłącz przewody czujnika do odpowiednich zacisków w termostacie, najczęściej oznaczonych jako "NTC", "Sensor" lub "Floor".
Dlaczego poprawne umiejscowienie czujnika jest tak ważne?
W systemie ogrzewania podłogowego czujnik pełni rolę termometru, który nie tylko mierzy aktualną temperaturę posadzki, ale przede wszystkim jest strażnikiem jej bezpieczeństwa. Jego głównym zadaniem jest ochrona podłogi przed przegrzaniem i uszkodzeniem, co jest szczególnie istotne w przypadku wykończeń drewnianych, paneli winylowych czy innych materiałów wrażliwych na wysoką temperaturę. Dodatkowo, precyzyjna kontrola temperatury, którą zapewnia czujnik, jest kluczowa dla maksymalnego komfortu cieplnego i efektywności energetycznej całego systemu.
Błędny montaż czujnika może prowadzić do szeregu negatywnych konsekwencji. Jeśli czujnik będzie mierzył temperaturę w niewłaściwym miejscu, system może działać nieefektywnie, co objawi się niedogrzaniem lub przegrzewaniem pomieszczeń. To z kolei przełoży się na wyższe rachunki za ogrzewanie, ponieważ termostat będzie pracował w sposób nieoptymalny. W skrajnych przypadkach, zwłaszcza gdy czujnik nie będzie prawidłowo chronił podłogi, może dojść nawet do uszkodzenia materiału wykończeniowego, co wiąże się z kosztownymi naprawami. Dlatego tak ważne jest, aby poświęcić odpowiednią uwagę jego instalacji.
Gdzie umieścić czujnik temperatury podłogi? Kluczowe zasady
Złota zasada lokalizacji czujnika temperatury podłogi jest prosta: musi on znajdować się dokładnie pośrodku pętli grzewczych, czyli w połowie odległości między dwoma sąsiednimi przewodami grzewczymi. Dzięki temu czujnik mierzy rzeczywistą, uśrednioną temperaturę posadzki, a nie bezpośrednio temperaturę rury grzewczej, która jest znacznie wyższa. To zapewnia precyzyjny i stabilny odczyt, co jest fundamentem prawidłowego działania całego systemu.
Kolejnym kluczowym aspektem jest głębokość montażu. Czujnik powinien być zainstalowany jak najbliżej wierzchniej warstwy podłogi, tuż pod materiałem wykończeniowym. W przypadku płytek ceramicznych idealnie jest umieścić go w warstwie kleju. Im bliżej powierzchni, tym szybsza i bardziej precyzyjna będzie reakcja systemu na zmiany temperatury, co przekłada się na lepszy komfort i efektywniejsze zarządzanie energią.
Istnieją jednak miejsca, w których bezwzględnie nie wolno montować czujnika, ponieważ mogą one zaburzyć jego pracę i doprowadzić do nieprawidłowych odczytów. Nazywam je "pułapkami temperaturowymi":
- Miejsca narażone na bezpośrednie działanie słońca, np. przy oknach południowych. Słońce sztucznie podniesie temperaturę odczytywaną przez czujnik, co spowoduje przedwczesne wyłączenie ogrzewania.
- Bliskość innych źródeł ciepła, takich jak tradycyjne grzejniki, kominki czy urządzenia elektryczne. Podobnie jak słońce, zaburzą one realny pomiar temperatury podłogi.
- Obszary, które będą trwale zasłonięte, np. pod grubym dywanem, szafą, wanną czy dużą zabudową kuchenną. W tych miejscach temperatura podłogi będzie znacznie wyższa niż w reszcie pomieszczenia, co również doprowadzi do błędnych odczytów i niedogrzania otwartej przestrzeni.
- Strefy przy drzwiach tarasowych lub wejściowych, gdzie występują przeciągi lub duże wahania temperatury. Czujnik w takim miejscu będzie reagował na zimne powietrze, nie odzwierciedlając komfortu w centralnej części pomieszczenia.
Montaż czujnika podłogowego krok po kroku
Przejdźmy teraz do praktycznego montażu czujnika. Pamiętaj, że precyzja na tym etapie to gwarancja bezproblemowej pracy systemu przez lata. Oto jak to zrobić:
- Przygotowanie trasy: Na początku musisz przygotować drogę dla rurki ochronnej, czyli peszla. Wykuj bruzdę w ścianie, prowadzącą od puszki elektrycznej, w której znajdzie się termostat, aż do podłogi. Następnie kontynuuj bruzdę w podłodze, kierując się do zaplanowanego miejsca montażu czujnika pamiętaj, aby było to pośrodku pętli grzewczych. Bruzda powinna być na tyle głęboka, aby peszel był w całości schowany.
- Ułożenie peszla: Poprowadź peszel od puszki elektrycznej termostatu aż do miejsca w podłodze, gdzie będzie zainstalowany czujnik. Upewnij się, że peszel jest ułożony płynnie, bez ostrych załamań, które mogłyby utrudnić wsunięcie lub późniejszą wymianę czujnika. Koniec peszla w podłodze powinien być skierowany lekko ku górze.
- Wprowadzenie sondy: Ostrożnie wsuń czujnik temperatury do peszla. Po upewnieniu się, że sonda dotarła do końca peszla w podłodze, zabezpiecz jego otwarty koniec taśmą izolacyjną lub zaślepką. To niezwykle ważne, ponieważ zapobiegnie to dostaniu się wylewki do środka peszla, co mogłoby uniemożliwić wymianę czujnika w przyszłości.

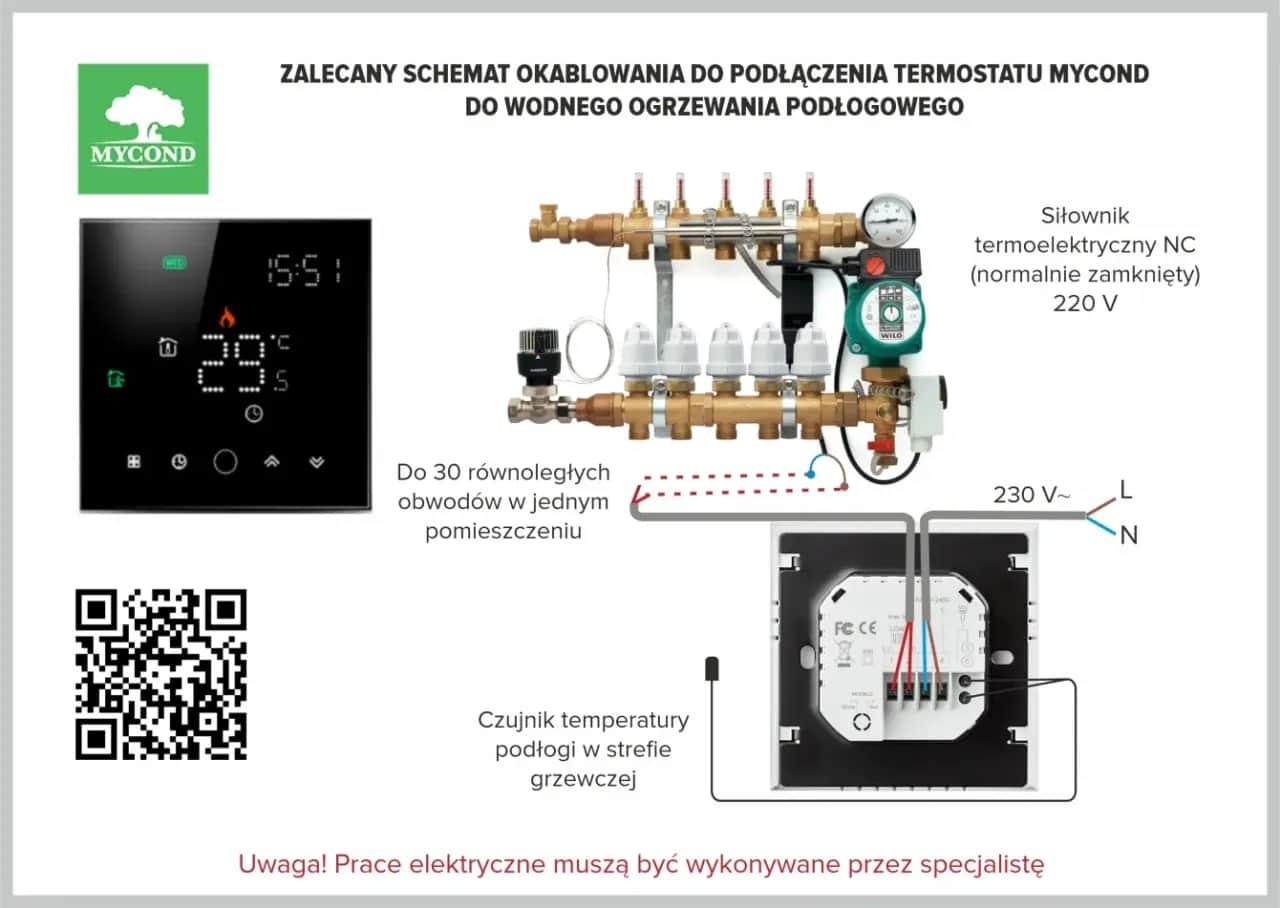

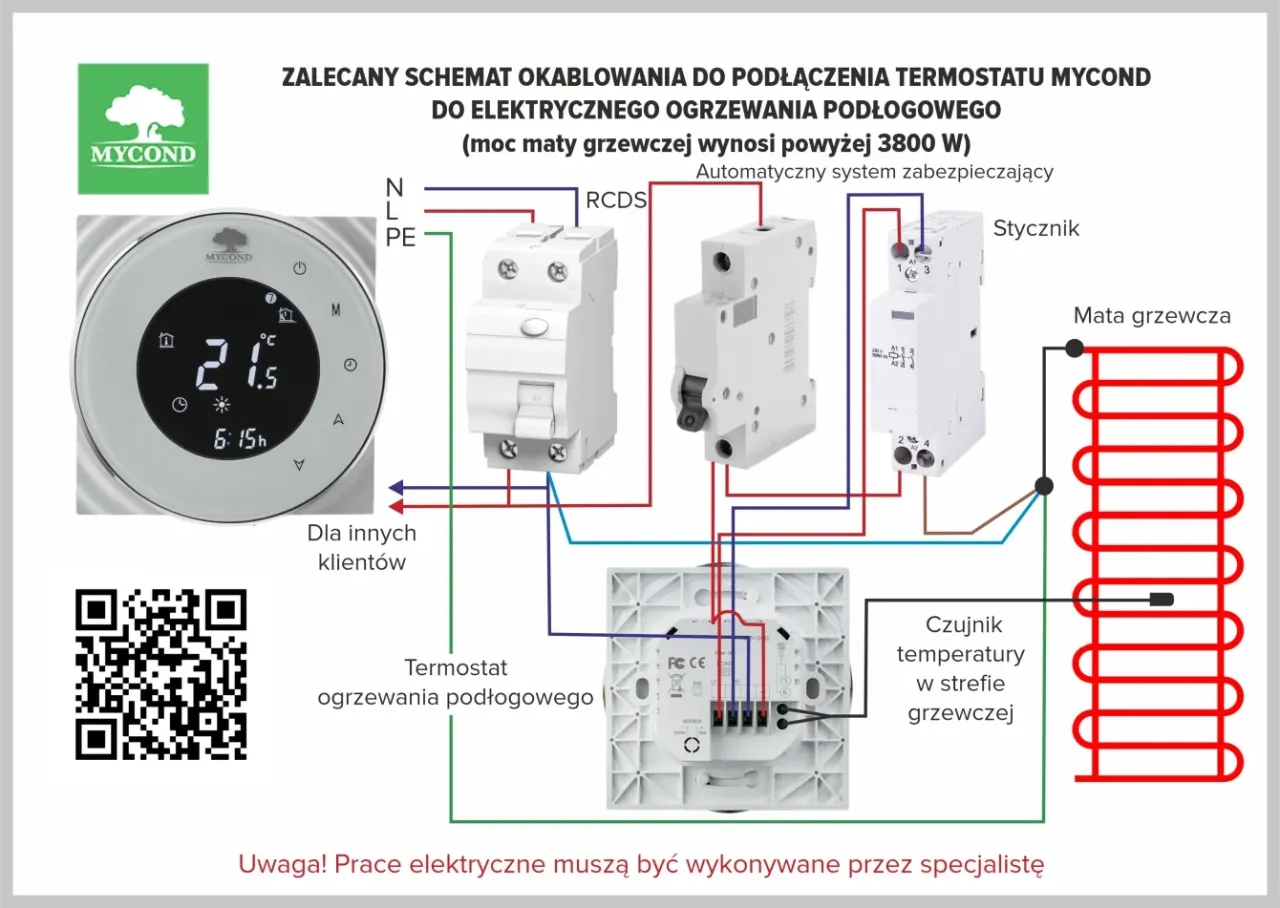

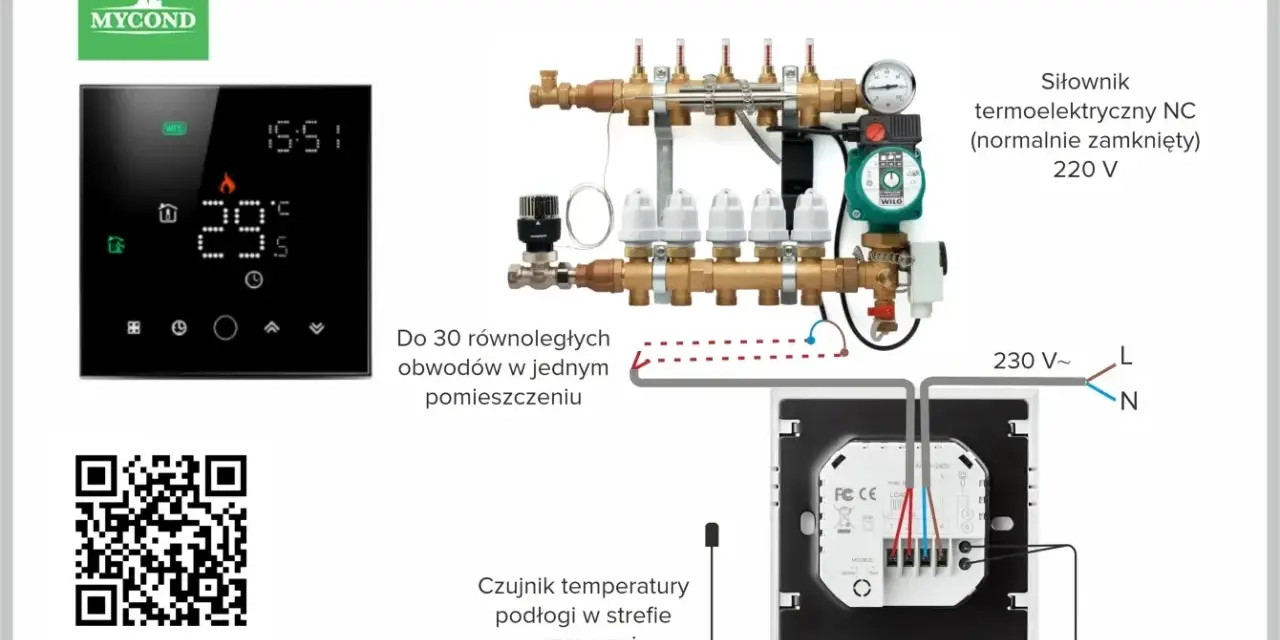

- Podłączenie do termostatu: Po wykonaniu wylewki i ułożeniu podłogi, nadejdzie czas na podłączenie przewodów czujnika do termostatu. Zazwyczaj termostaty posiadają specjalne zaciski przeznaczone dla czujnika podłogowego, często oznaczone jako "NTC", "Sensor" lub "Floor". Upewnij się, że podłączasz przewody zgodnie ze schematem producenta termostatu.
Jak sprawdzić i ustawić czujnik po montażu?
Po zakończeniu montażu i pierwszym uruchomieniu ogrzewania, kluczowe jest zweryfikowanie, czy czujnik działa prawidłowo. Na wyświetlaczu termostatu powinna pojawić się aktualna temperatura podłogi, odczytywana przez zainstalowany czujnik. Jeśli odczyt jest stabilny i zmienia się wraz z nagrzewaniem się podłogi, to dobry znak. Warto porównać go z temperaturą otoczenia, aby upewnić się, że nie ma drastycznych, nierealnych różnic.
Termostaty do ogrzewania podłogowego oferują zazwyczaj kilka trybów współpracy z czujnikiem. Z mojego doświadczenia wynika, że wybór odpowiedniego trybu ma duże znaczenie dla komfortu i efektywności:
| Tryb pracy | Opis działania |
|---|---|
| Tylko czujnik podłogowy | Termostat dąży do utrzymania stałej, zadanej temperatury samej podłogi. Jest to przydatne w pomieszczeniach, gdzie priorytetem jest stała temperatura posadzki, niezależnie od temperatury powietrza. |
| Czujnik pokojowy + podłogowy (limit) | To najczęściej rekomendowane ustawienie. Termostat mierzy temperaturę powietrza za pomocą wbudowanego czujnika (lub zewnętrznego czujnika pokojowego), dążąc do utrzymania zadanej temperatury w pomieszczeniu. Czujnik podłogowy pełni w tym trybie funkcję zabezpieczenia, nie pozwalając na przegrzanie posadzki powyżej ustawionej wartości maksymalnej, chroniąc tym samym materiał wykończeniowy. |
Tych błędów przy montażu czujnika unikaj
Nawet doświadczonym zdarzają się pomyłki, ale świadomość najczęstszych błędów pozwala ich uniknąć. Oto lista pułapek, na które warto uważać:
- Brak rurki ochronnej (peszla): To chyba najpoważniejszy błąd. Jeśli czujnik ulegnie awarii, a nie będzie w peszlu, jego wymiana będzie wymagała kucia posadzki i demontażu podłogi. To generuje ogromne koszty i niedogodności. Zawsze stosuj peszel!
- Montaż czujnika bezpośrednio na rurze grzewczej: Umieszczenie czujnika zbyt blisko lub bezpośrednio na rurze grzewczej spowoduje, że będzie on mierzył znacznie wyższą temperaturę niż faktyczna temperatura posadzki. Doprowadzi to do fałszywych odczytów i zbyt wczesnego wyłączania ogrzewania, co skutkować będzie niedogrzaniem pomieszczenia.
- Zbyt głębokie umieszczenie w wylewce: Czujnik umieszczony zbyt głęboko w wylewce będzie reagował na zmiany temperatury z dużym opóźnieniem. System grzewczy będzie działał mniej precyzyjnie, co przełoży się na gorszy komfort i wyższe zużycie energii.
- Uszkodzenie przewodu: Podczas dalszych prac wykończeniowych, takich jak wylewanie posadzki czy układanie płytek, łatwo o przypadkowe uszkodzenie przewodu czujnika. Zawsze zachowaj ostrożność i zabezpiecz przewód, aby uniknąć konieczności naprawy lub wymiany w już gotowej podłodze.
