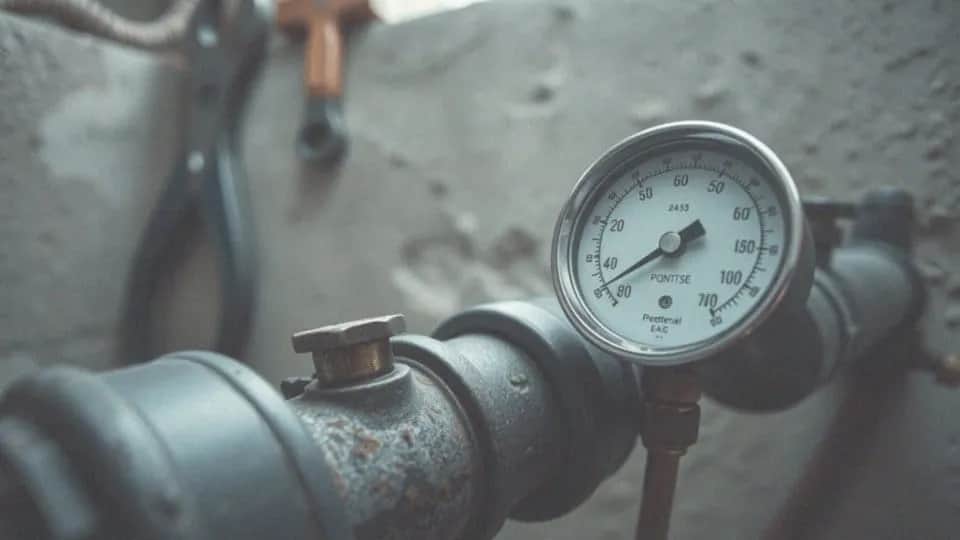

Manometr CO: Gdzie go zamontować, by uniknąć awarii?

Prawidłowe monitorowanie ciśnienia w instalacji centralnego ogrzewania to podstawa jej bezpiecznego i efektywnego działania. Wiele osób zastanawia się, gdzie dokładnie zamontować manometr, aby jego wskazania były miarodajne i użyteczne. Ten precyzyjny poradnik odpowie na to kluczowe pytanie, pomagając Ci zapewnić optymalne warunki pracy Twojego systemu grzewczego.

Manometr CO najczęściej montuje się przy kotle poznaj kluczowe zasady jego lokalizacji

Z mojego doświadczenia wynika, że lokalizacja manometru ma fundamentalne znaczenie dla prawidłowej kontroli systemu grzewczego. Oto najważniejsze zasady, które warto znać:

• Najczęstszą lokalizacją jest bezpośrednie sąsiedztwo kotła grzewczego, często w ramach grupy bezpieczeństwa, co ułatwia bieżącą kontrolę w kluczowym punkcie.
• Możliwy jest montaż jednego manometru na rurze zasilającej (najpopularniejsze rozwiązanie) lub dwóch manometrów na zasilaniu i na powrocie dla zaawansowanej diagnostyki.
• W instalacjach z zamkniętym naczyniem wzbiorczym, manometr powinien być umieszczony w jego pobliżu, aby monitorować ciśnienie wstępne i ogólne ciśnienie w układzie.
• Dla większości domowych instalacji CO, prawidłowe ciśnienie na zimnej instalacji to 1,0-1,5 bara, a podczas pracy nie powinno przekraczać wartości granicznej zaworu bezpieczeństwa (zazwyczaj 2,5-3,0 bary).

Dlaczego właściwe miejsce manometru CO jest tak ważne?

Manometr to nic innego jak "oczy" Twojej instalacji grzewczej. Jego prawidłowe umiejscowienie jest absolutnie kluczowe, ponieważ pozwala na bieżące monitorowanie ciśnienia, które jest jednym z najważniejszych parametrów pracy systemu. Niewłaściwe ciśnienie może prowadzić do szeregu problemów, od spadku wydajności ogrzewania, aż po poważne awarie.

Zbyt niskie ciśnienie może skutkować zapowietrzaniem się instalacji, niedogrzewaniem grzejników, a w skrajnych przypadkach nawet wyłączeniem się kotła. Z kolei ciśnienie zbyt wysokie stwarza ryzyko uszkodzenia elementów instalacji, takich jak naczynie wzbiorcze, zawory czy nawet sam kocioł, co może prowadzić do kosztownych napraw, a nawet zagrożenia bezpieczeństwa. Dlatego też, dokładny i wiarygodny odczyt ciśnienia jest fundamentem bezpiecznej i ekonomicznej eksploatacji.

Gdzie dokładnie zamontować manometr w instalacji CO?

Wybór odpowiedniego miejsca montażu manometru jest kluczowy dla jego funkcjonalności i wiarygodności wskazań. Oto cztery główne, rekomendowane lokalizacje, które ja zawsze biorę pod uwagę:

1. Przy kotle (często jako element grupy bezpieczeństwa): To najpopularniejsze i moim zdaniem najbardziej intuicyjne miejsce. Manometr zamontowany bezpośrednio przy kotle pozwala na szybką kontrolę ciśnienia w punkcie, gdzie jest ono generowane i gdzie najczęściej dochodzi do jego zmian. Wiele kotłów ma fabrycznie wbudowane manometry lub są one częścią grupy bezpieczeństwa, co jest bardzo wygodnym rozwiązaniem.
2. Na rurze zasilającej (najpopularniejsze rozwiązanie): Montaż manometru na rurze, którą gorąca woda opuszcza kocioł i płynie w kierunku grzejników, jest również bardzo często stosowany. Daje nam to obraz ciśnienia, z jakim medium grzewcze jest dystrybuowane po instalacji. Jest to szczególnie przydatne, gdy chcemy monitorować ciśnienie "na wyjściu" z kotła, zanim woda dotrze do odbiorników.
3. Na rurze powrotnej: Umieszczenie manometru na rurze, którą schłodzona woda wraca do kotła, jest mniej typowe jako jedyne rozwiązanie, ale ma swoje zalety. Pozwala na monitorowanie ciśnienia w końcowej fazie obiegu. W połączeniu z manometrem na zasilaniu, daje możliwość diagnostyki spadków ciśnienia w całej instalacji, co może wskazywać na np. zabrudzenia czy opory przepływu.
4. W pobliżu naczynia wzbiorczego (w układzie zamkniętym): W instalacjach zamkniętych, gdzie stosuje się naczynia wzbiorcze przeponowe, montaż manometru w pobliżu naczynia jest bardzo ważny. Pozwala to na kontrolę zarówno ciśnienia w całej instalacji, jak i pośrednio ciśnienia wstępnego w poduszce powietrznej naczynia. Prawidłowe działanie naczynia wzbiorczego jest krytyczne dla stabilności ciśnienia w układzie.

Zasilanie czy powrót gdzie manometr wskaże więcej?

Dylemat, czy zamontować manometr na zasilaniu, czy na powrocie, często pojawia się podczas projektowania instalacji. Warto zrozumieć, że w idealnie działającej instalacji, różnica ciśnień między zasilaniem a powrotem powinna być minimalna. Jednak w rzeczywistości, ze względu na opory przepływu, manometr na zasilaniu zazwyczaj wskaże nieco wyższe ciśnienie niż ten na powrocie.

Jeśli zdecydujesz się na montaż dwóch manometrów, różnica ciśnień między zasilaniem a powrotem może wskazywać na problemy. Znaczny spadek ciśnienia (np. powyżej 0,2-0,3 bara) może sugerować, że w instalacji występują nadmierne opory, na przykład z powodu zabrudzonego filtra, częściowo zamkniętych zaworów, czy też problemów z pompą obiegową. Taka diagnostyka jest niezwykle cenna dla utrzymania optymalnej pracy systemu.

Jak poprawnie zamontować manometr krok po kroku?

Poprawny montaż manometru to gwarancja jego długotrwałej i precyzyjnej pracy. Oto kroki, które należy wykonać, aby zamontować go prawidłowo:

1. Wybór odpowiedniego manometru: Upewnij się, że zakres pomiarowy manometru jest właściwy dla Twojej instalacji. Dla domowych systemów CO zazwyczaj wystarczający jest manometr o zakresie 0-4 bar lub 0-6 bar. Ważne, aby normalne ciśnienie robocze (1-2 bar) mieściło się w środkowej części tarczy, co zapewnia największą dokładność odczytu.

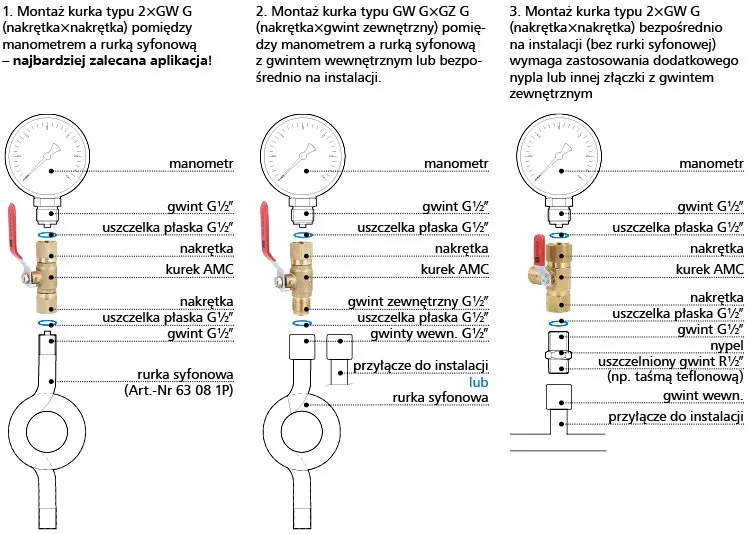

2. Zastosowanie kurka manometrycznego: Zdecydowanie polecam montaż manometru za pomocą specjalnego kurka manometrycznego (zaworu odcinającego). Kurek ten pozwala na łatwą wymianę manometru bez konieczności spuszczania wody z całej instalacji. Dodatkowo, pełni on rolę amortyzatora, tłumiąc drgania i pulsacje ciśnienia, które mogłyby uszkodzić delikatny mechanizm pomiarowy.
3. Prawidłowe uszczelnienie gwintu: Niezależnie od tego, czy używasz taśmy teflonowej, czy pakuł z pastą uszczelniającą, upewnij się, że połączenie gwintowe jest szczelne. Pamiętaj, aby nawinąć uszczelnienie w kierunku zgodnym z kierunkiem wkręcania, aby nie zwinęło się podczas montażu.
4. Wkręcanie manometru: Manometr należy wkręcać zawsze za pomocą klucza, chwytając za jego korpus z gwintem, a nie za obudowę (puszkę). Wkręcanie za obudowę może spowodować rozszczelnienie lub uszkodzenie wewnętrznego mechanizmu.
5. Zachowanie pionowej pozycji tarczy: Po zamontowaniu upewnij się, że tarcza manometru znajduje się w pozycji pionowej. Większość manometrów jest kalibrowana do pracy w tej pozycji, co gwarantuje prawidłowe wskazania.
6. Ochrona przed ekstremalnymi warunkami: Jeśli manometr ma być zamontowany w miejscu narażonym na bardzo wysoką temperaturę (np. para wodna), zastosuj rurkę syfonową (pętlicową), która ochłodzi medium przed dotarciem do mechanizmu manometru. Unikaj również miejsc o silnych wibracjach.

Tych błędów przy montażu manometru unikaj jak ognia

Nawet najlepszy manometr nie spełni swojej funkcji, jeśli zostanie nieprawidłowo zamontowany. Z mojego doświadczenia wiem, że pewne błędy powtarzają się nagminnie. Oto najczęstsze z nich, których należy unikać:

• Wkręcanie manometru za obudowę zamiast za korpus: To jeden z najpoważniejszych błędów. Wkręcanie manometru chwytając za puszkę zamiast za przeznaczony do tego korpus z gwintem, może spowodować uszkodzenie wewnętrznego mechanizmu pomiarowego lub rozszczelnienie obudowy. Manometr straci swoją precyzję, a nawet może zacząć przeciekać.
• Brak zaworu odcinającego (kurka manometrycznego): Pominięcie kurka manometrycznego to duży błąd. W przypadku awarii manometru (np. uszkodzenia, zaparowania), jego wymiana będzie wymagała spuszczenia całej wody z instalacji, co jest czasochłonne i uciążliwe. Kurek pozwala na szybką i bezproblemową wymianę bez konieczności opróżniania systemu.
• Montaż w miejscu niewidocznym lub niedostępnym: Manometr ma służyć do bieżącej kontroli. Jeśli jest zamontowany za szafką, w ciemnym kącie piwnicy lub w miejscu, do którego trudno się dostać, jego funkcjonalność spada do zera. Regularny odczyt ciśnienia staje się utrudniony, a potencjalne problemy mogą pozostać niezauważone.
• Narażenie na wibracje i skrajne temperatury: Manometry to precyzyjne urządzenia. Silne wibracje (np. od pompy) mogą rozregulować jego mechanizm i skrócić żywotność. Podobnie, zbyt wysoka temperatura medium (np. para wodna bez rurki syfonowej) może uszkodzić elementy wewnętrzne. Zawsze należy zapewnić manometrowi stabilne i umiarkowane warunki pracy.

Co mówią przepisy o montażu manometru w instalacji CO?

W Polsce, w przypadku małych, domowych instalacji centralnego ogrzewania, nie ma ściśle określonych przepisów prawa budowlanego, które narzucałyby jedno konkretne miejsce montażu manometru. Jednakże, jego obecność jest absolutnym standardem i, co najważniejsze, wymogiem dla bezpiecznej i prawidłowej eksploatacji każdego kotła grzewczego. Zawsze podkreślam, że kluczowym dokumentem, do którego należy się odnieść, jest instrukcja montażu i obsługi (DTR) producenta danego urządzenia grzewczego. To właśnie w DTR najczęściej znajdziemy precyzyjne wytyczne dotyczące lokalizacji manometru, jego typu oraz zakresu pomiarowego. Warto pamiętać, że w przypadku większych instalacji lub tych podlegających dozorowi technicznemu, przepisy mogą być bardziej restrykcyjne i szczegółowe.
