Jak podłączyć wentylator łazienkowy do światła? Praktyczny poradnik

Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i prawidłowo podłączyć wentylator łazienkowy do włącznika światła. Dowiesz się, jak przygotować instalację, jakie narzędzia będą potrzebne oraz jak poradzić sobie z różnymi typami wentylatorów, zapewniając skuteczną wentylację w Twojej łazience.

Zrozumienie roli wentylacji w walce z wilgocią i grzybem

Odpowiednia wentylacja w łazience to nie tylko kwestia komfortu, ale przede wszystkim zdrowia i trwałości wyposażenia. Wilgotne środowisko jest idealnym miejscem do rozwoju pleśni i grzybów, które nie tylko szpecą ściany i fugi, ale przede wszystkim negatywnie wpływają na nasze drogi oddechowe i samopoczucie. Ponadto, nadmierna wilgoć prowadzi do nieprzyjemnych zapachów, a także przyspiesza niszczenie mebli, drzwi, a nawet elementów konstrukcyjnych budynku. Wentylator łazienkowy jest kluczowym elementem w walce z tymi problemami, zapewniając skuteczne usuwanie wilgotnego powietrza i utrzymanie zdrowego, suchego mikroklimatu.

Bezpieczeństwo przede wszystkim: Polskie normy i strefy ochronne w łazience

Zanim przystąpisz do jakichkolwiek prac elektrycznych w łazience, musisz zrozumieć, że jest to pomieszczenie o podwyższonym ryzyku. W Polsce obowiązuje norma PN-HD 60364-7-701, która precyzyjnie określa wymagania dla instalacji elektrycznych w łazienkach. Kluczowym elementem tej normy jest podział łazienki na strefy ochronne, które dyktują, jakie urządzenia i o jakim stopniu ochrony IP (Ingress Protection) mogą być w nich instalowane. Pamiętaj, że wszystkie obwody w łazience muszą być zabezpieczone wyłącznikiem różnicowoprądowym (RCD) o prądzie znamionowym nie większym niż 30 mA. To absolutna podstawa bezpieczeństwa. Jeśli chodzi o stałe instalacje, zgodnie z przepisami, powinny być one wykonywane przez osoby posiadające uprawnienia SEP do 1kV.

• Strefa 0: Wnętrze wanny lub brodzika. Dopuszczalne są tylko urządzenia zasilane bardzo niskim napięciem bezpieczeństwa (SELV) 12V AC lub 30V DC, o stopniu ochrony minimum IPX7.
• Strefa I: Obszar nad wanną lub brodzikiem do wysokości 2,25 m od podłogi. Dopuszczalne są podgrzewacze wody, wentylatory i oprawy oświetleniowe o stopniu ochrony minimum IPX4 (lub IPX5, jeśli istnieje ryzyko strumieni wody).
• Strefa II: Obszar o szerokości 60 cm wokół strefy I i do wysokości 2,25 m od podłogi. Dopuszczalne są te same urządzenia co w strefie I, również z minimum IPX4.
• Strefa III: Obszar o szerokości 2,4 m wokół strefy II i do wysokości 2,25 m od podłogi. Dopuszczalne są gniazda wtyczkowe (zabezpieczone RCD 30 mA), wentylatory, oprawy oświetleniowe o stopniu ochrony minimum IPX1.

Podłączenie do oświetlenia najwygodniejszy sposób na automatyzację

Podłączenie wentylatora łazienkowego do włącznika światła to jedno z najpopularniejszych i najbardziej praktycznych rozwiązań. Dlaczego? Ponieważ zapewnia to automatyczne uruchamianie wentylacji zawsze, gdy łazienka jest używana. Nie musisz pamiętać o włączaniu i wyłączaniu wentylatora, co jest niezwykle wygodne i efektywne. Wentylator zaczyna pracować w momencie zapalenia światła i kończy, gdy je zgasisz (lub po opóźnieniu, jeśli masz model z timerem), skutecznie usuwając wilgoć i nieprzyjemne zapachy. To proste rozwiązanie, które znacząco poprawia komfort użytkowania łazienki.

Przygotowanie do pracy: Narzędzia i bezpieczeństwo, które ratuje życie

Zanim zaczniesz, upewnij się, że masz wszystkie niezbędne narzędzia i wiesz, jak bezpiecznie postępować z elektrycznością. Pamiętaj, że prąd elektryczny jest niebezpieczny i każdy błąd może mieć poważne konsekwencje. Moje doświadczenie uczy, że pośpiech i brak odpowiedniego przygotowania to najczęstsze przyczyny wypadków.

Checklista narzędzi: Co musisz mieć pod ręką?

Przygotowanie odpowiednich narzędzi to podstawa każdej pracy elektrycznej. Oto lista, którą zawsze mam przy sobie:

• Próbnik napięcia: Niezbędny do sprawdzenia braku napięcia.
• Śrubokręty izolowane (płaski, krzyżakowy): Zapewniają bezpieczeństwo pracy.
• Szczypce do ściągania izolacji: Precyzyjne i bezpieczne usuwanie izolacji z przewodów.
• Miernik uniwersalny (multimetr): Przydatny do dokładniejszej diagnostyki, np. pomiaru napięcia czy ciągłości obwodu.
• Szybkozłączki (np. WAGO) lub kostki elektryczne: Do pewnego i bezpiecznego łączenia przewodów.
• Taśma izolacyjna: Do dodatkowego zabezpieczenia połączeń.
• Wiertarka z wiertłem do betonu/cegły: Jeśli konieczne jest wykonanie otworu montażowego lub poszerzenie istniejącego.
• Ołówek i miarka: Do precyzyjnego wyznaczenia miejsca montażu.

Krok zero: Jak bezpiecznie odłączyć zasilanie i sprawdzić jego brak?

To jest najważniejszy krok. Nigdy, przenigdy nie pracuj pod napięciem. Zawsze stosuj się do tych zasad:

1. Zlokalizuj skrzynkę rozdzielczą (rozdzielnicę elektryczną) w swoim domu.
2. Zidentyfikuj bezpiecznik odpowiedzialny za obwód łazienkowy lub główny wyłącznik różnicowoprądowy (RCD). Zazwyczaj jest on oznaczony. Jeśli nie jesteś pewien, wyłącz główny wyłącznik prądu.
3. Wyłącz odpowiedni bezpiecznik (lub główny wyłącznik).
4. Sprawdź brak napięcia: Użyj próbnika napięcia, aby upewnić się, że w miejscu, gdzie będziesz pracować (np. w puszce włącznika światła, przy lampie), nie ma prądu. Dotknij końcówką próbnika do każdego przewodu, który zamierzasz podłączyć. Brak świecenia diody lub sygnału oznacza brak napięcia. Powtórz to dla każdego przewodu!
5. Zabezpiecz bezpiecznik przed przypadkowym włączeniem przez inną osobę, np. naklejając kartkę z napisem "NIE WŁĄCZAĆ PRACE ELEKTRYCZNE".

Oznaczenia przewodów elektrycznych (L, N, PE) ściągawka, którą musisz znać

Znajomość oznaczeń i kolorów przewodów to podstawa prawidłowego podłączenia. W Polsce, zgodnie z normami, stosujemy następujące kolory:

• L (faza): Przewód fazowy, pod napięciem. Zazwyczaj w kolorze brązowym lub czarnym. To nim płynie prąd do urządzenia.
• N (neutralny): Przewód neutralny, służy do zamknięcia obwodu. Zawsze w kolorze niebieskim.
• PE (ochronny): Przewód ochronny (uziemienie), zapewnia bezpieczeństwo w przypadku awarii. Zawsze w kolorze żółto-zielonym.

Prawidłowe podłączenie tych przewodów jest kluczowe dla bezpieczeństwa i prawidłowego działania wentylatora. Nigdy nie ignoruj przewodu ochronnego!

Podłączanie wentylatora standardowego: Prosta instrukcja krok po kroku

Podłączenie standardowego wentylatora, który ma uruchamiać się razem ze światłem, jest stosunkowo proste. Wymaga to doprowadzenia zasilania bezpośrednio z obwodu oświetleniowego.

Analiza istniejącej instalacji: Gdzie znaleźć odpowiednie przewody?

Zazwyczaj wentylator podłącza się w puszce włącznika światła lub, co jest częstsze, w puszce lampy sufitowej. Musisz zidentyfikować w tych miejscach przewody: fazowy (L), neutralny (N) i ochronny (PE). Przewód fazowy (L) będzie przechodził przez włącznik światła, a przewody N i PE będą dostępne w puszce lampy lub w głębi puszki włącznika. Użyj próbnika napięcia, aby potwierdzić, który przewód jest fazą (oczywiście po przywróceniu zasilania na chwilę, tylko do testu, a następnie natychmiastowym jego wyłączeniu!).

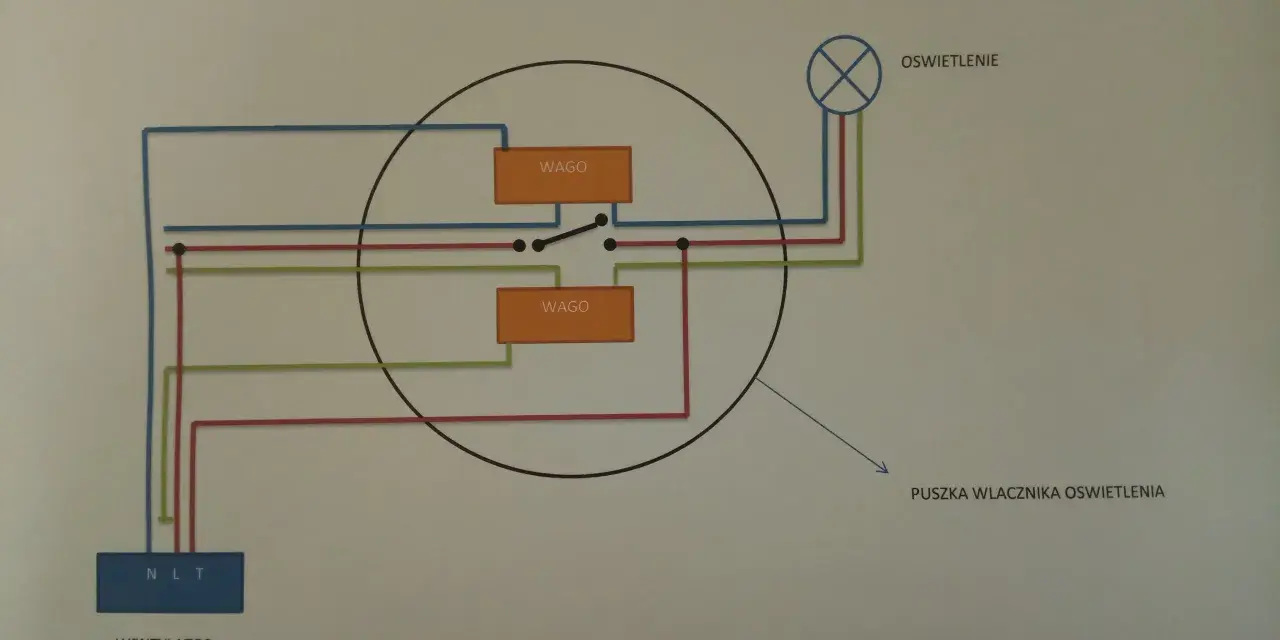

Schemat podłączenia równoległego jak to działa w praktyce?

Podłączenie równoległe oznacza, że wentylator będzie traktowany jako kolejne urządzenie w obwodzie oświetleniowym, uruchamiające się i wyłączające wraz z lampą. Schemat jest następujący:

• Przewód fazowy (L), który wychodzi z włącznika światła (czyli faza załączana przez włącznik), podłącz do zacisku L wentylatora.
• Przewód neutralny (N), który zasila lampę, podłącz do zacisku N wentylatora.
• Przewód ochronny (PE), który zasila lampę, podłącz do zacisku PE wentylatora.

W praktyce oznacza to, że wentylator jest podłączony "obok" lampy, czerpiąc z niej to samo zasilanie.

Łączenie przewodów w puszce oświetleniowej praktyczny poradnik

Prawidłowe łączenie przewodów to podstawa bezpieczeństwa i trwałości instalacji. Oto jak to zrobić:

1. Przygotuj przewody: Ostrożnie ściągnij izolację z końcówek przewodów (około 10-12 mm), używając szczypiec do ściągania izolacji. Upewnij się, że nie uszkodziłeś żył miedzianych.
2. Użyj szybkozłączek WAGO: Są to jedne z najlepszych rozwiązań do łączenia przewodów. Włóż odizolowane końcówki przewodów do odpowiednich otworów w szybkozłączce (np. jeden otwór dla przewodu L z lampy, drugi dla przewodu L z wentylatora). Upewnij się, że przewody są dobrze osadzone i nie ma luźnych żył.
3. Alternatywnie, użyj kostek elektrycznych: Jeśli używasz kostek, włóż przewody i mocno dokręć śrubki, aby zapewnić solidne połączenie. Pamiętaj, aby nie zaciskać zbyt mocno, aby nie uszkodzić przewodów.
4. Zadbaj o porządek: Po podłączeniu wszystkich przewodów, starannie ułóż je w puszce, tak aby nic nie było naciągnięte ani nie stykało się nieprawidłowo.
5. Izolacja: Jeśli używasz kostek elektrycznych, możesz dodatkowo owinąć je taśmą izolacyjną, aby zwiększyć bezpieczeństwo. W przypadku szybkozłączek WAGO nie jest to konieczne, ponieważ są one już izolowane.

Montaż i ostateczne uruchomienie: Test, który musisz przeprowadzić

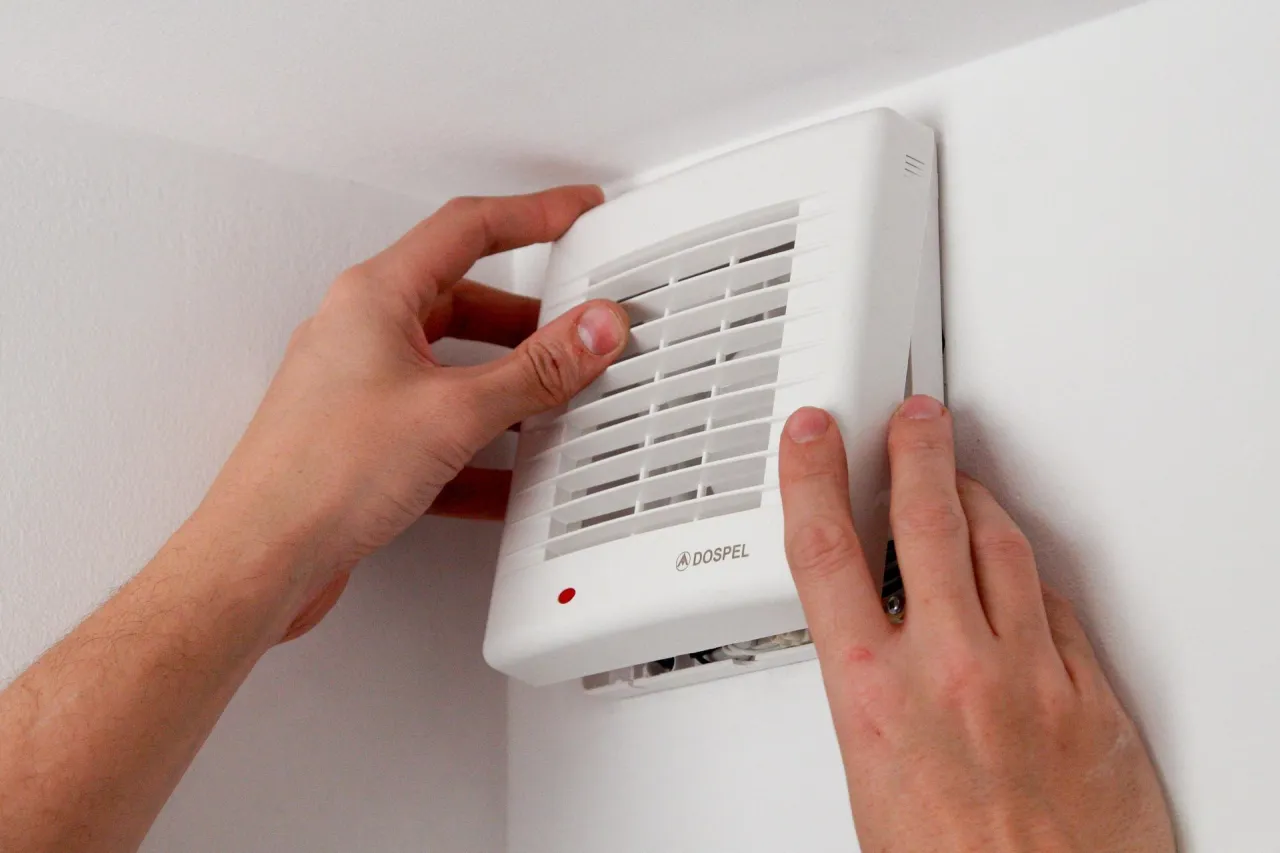

Po podłączeniu przewodów możesz przystąpić do fizycznego montażu wentylatora. Wsuń go w otwór wentylacyjny i przymocuj zgodnie z instrukcją producenta (zazwyczaj za pomocą wkrętów). Upewnij się, że wentylator jest stabilnie zamocowany i nie wibruje. Następnie, przywróć zasilanie w skrzynce rozdzielczej. Włącz światło w łazience. Wentylator powinien się uruchomić. Wyłącz światło wentylator powinien się wyłączyć. Jeśli tak się dzieje, oznacza to, że podłączenie jest prawidłowe. Sprawdź również, czy wentylator pracuje cicho i efektywnie.

Wentylator z timerem: Jak podłączyć i ustawić opóźnienie?

Wentylatory z timerem to bardzo praktyczne rozwiązanie, które pozwala na dalsze działanie wentylacji przez określony czas po wyłączeniu światła. To idealne, aby skutecznie usunąć resztki wilgoci po kąpieli.

Dlaczego wentylator z timerem potrzebuje stałego zasilania?

Moduł timera w wentylatorze to mały układ elektroniczny, który potrzebuje energii do odliczania czasu. Gdyby wentylator był podłączony tylko do fazy załączanej przez włącznik światła, po jego wyłączeniu timer straciłby zasilanie i nie mógłby kontynuować pracy. Dlatego wentylator z timerem wymaga stałego zasilania jednego przewodu fazowego, który dostarcza prąd do modułu timera niezależnie od włącznika światła, oraz drugiego przewodu fazowego, który jest sygnałem do uruchomienia wentylatora.

Schemat dla zaawansowanych: Jak poprowadzić dodatkowy przewód fazowy?

Podłączenie wentylatora z timerem jest nieco bardziej złożone niż standardowego, ponieważ wymaga trzech przewodów zasilających:

• L (faza stała): Przewód fazowy, który jest pod stałym napięciem (niezależnie od włącznika światła). Zasila on moduł timera.
• T lub Ls (faza załączająca/sygnałowa): Przewód fazowy, który jest podłączony do włącznika światła i dostarcza napięcie tylko wtedy, gdy światło jest włączone. Jest to sygnał dla wentylatora do uruchomienia.
• N (neutralny): Przewód neutralny.
• PE (ochronny): Przewód ochronny (jeśli wentylator posiada metalową obudowę lub złącze PE).

Często oznacza to, że do wentylatora trzeba doprowadzić przewód z trzema żyłami (L, T/Ls, N) lub czterema (L, T/Ls, N, PE), co w starszych instalacjach może wymagać poprowadzenia nowego kabla. Faza stała (L) jest zazwyczaj dostępna w puszce włącznika światła lub w puszce zasilającej lampę, zanim przejdzie przez włącznik.

Konfiguracja timera: Jak ustawić optymalny czas pracy wentylatora?

Większość wentylatorów z timerem posiada mały potencjometr lub przełącznik, który umożliwia ustawienie czasu opóźnienia. Zazwyczaj jest to zakres od kilku do kilkunastu minut. Moja rekomendacja to ustawienie timera na 5 do 15 minut, w zależności od wielkości łazienki i intensywności jej użytkowania. W małych łazienkach 5-7 minut może być wystarczające, natomiast w większych, z prysznicem lub wanną, dłuższy czas zapewni skuteczniejsze usunięcie wilgoci. Eksperymentuj, aby znaleźć optymalne ustawienie dla swojej łazienki.

Wentylator z higrostatem: Automatyczna wentylacja bez Twojej ingerencji

Wentylator z higrostatem to rozwiązanie dla tych, którzy cenią sobie pełną automatyzację i chcą mieć pewność, że wilgoć w łazience jest zawsze pod kontrolą.

Zasada działania i korzyści z higrostatu w łazience

Wentylator z czujnikiem wilgoci (higrostatem) to inteligentne urządzenie, które automatycznie monitoruje poziom wilgotności w pomieszczeniu. Gdy wilgotność przekroczy ustawiony próg (zazwyczaj regulowany potencjometrem), wentylator włącza się samoczynnie i pracuje do momentu, aż wilgotność spadnie poniżej progu. Następnie wyłącza się. Główną korzyścią jest oszczędność energii (wentylator pracuje tylko wtedy, gdy jest to konieczne) oraz stałe utrzymywanie optymalnej wilgotności powietrza, co skutecznie zapobiega rozwojowi pleśni i grzybów, niezależnie od tego, czy pamiętasz o włączeniu światła.

Schemat podłączenia zapewniający automatyczną pracę

Podobnie jak wentylator z timerem, model z higrostatem również wymaga stałego zasilania (L i N), aby czujnik wilgoci mógł nieprzerwanie monitorować warunki w łazience. Wentylator działa autonomicznie, włączając się i wyłączając na podstawie odczytów z higrostatu. W tym przypadku nie potrzebujemy przewodu sygnałowego z włącznika światła, chyba że chcemy mieć możliwość manualnego uruchomienia wentylatora (o czym poniżej).

Czy można połączyć go z włącznikiem światła dla pracy manualnej?

Tak, wiele nowoczesnych wentylatorów z higrostatem oferuje funkcję "override", czyli możliwość manualnego uruchomienia wentylatora za pomocą włącznika światła. Jest to przydatne, gdy chcemy szybko przewietrzyć łazienkę, niezależnie od aktualnego poziomu wilgotności. Takie podłączenie wymaga podobnego okablowania jak w przypadku wentylatora z timerem: stały przewód fazowy (L) do zasilania higrostatu, przewód neutralny (N) oraz dodatkowy przewód fazowy (Ls/T) z włącznika światła, który będzie służył jako sygnał do manualnego uruchomienia. To daje nam elastyczność w zarządzaniu wentylacją.

Unikaj problemów: Najczęstsze błędy przy podłączaniu wentylatora

Nawet przy najlepszych chęciach, w pracach DIY zdarzają się błędy. Oto najczęstsze problemy, z którymi ja sam się spotykałem, i jak ich unikać.

Problem: Wentylator działa cały czas lub nie włącza się wcale

• Wentylator działa cały czas:
  • Przyczyna: Najprawdopodobniej wentylator został podłączony do stałej fazy (L) zamiast do fazy przełączanej przez włącznik światła (L z włącznika). W przypadku wentylatora z timerem, mogło dojść do błędnego podłączenia przewodów L i T/Ls.
  • Rozwiązanie: Sprawdź schemat podłączenia i upewnij się, że faza z włącznika (która zanika po wyłączeniu światła) jest podłączona do odpowiedniego zacisku wentylatora (L dla standardowego, T/Ls dla timera).
• Wentylator nie włącza się wcale:
  • Przyczyna: Brak zasilania (np. wyłączony bezpiecznik, luźne połączenie), uszkodzony wentylator, błędne połączenia przewodów (np. brak podłączenia N lub L), niewłaściwe ustawienie timera/higrostatu (np. zbyt wysoki próg wilgotności, zbyt długi czas opóźnienia).
  • Rozwiązanie: Sprawdź bezpiecznik, użyj próbnika napięcia, aby upewnić się, że prąd dochodzi do wentylatora. Sprawdź wszystkie połączenia. Jeśli to wentylator z timerem/higrostatem, wyreguluj ustawienia.

Problem: Wentylator buczy lub głośno pracuje

Głośna praca wentylatora może być irytująca. Najczęstsze przyczyny to niewłaściwy montaż (luźne mocowanie, które powoduje wibracje), uszkodzone łożyska silnika (szczególnie w starszych lub tanich modelach), zanieczyszczone łopatki (kurz, brud), lub niewłaściwy rozmiar wentylatora do kanału wentylacyjnego (powoduje turbulencje powietrza). Sprawdź mocowanie, oczyść wentylator, a jeśli problem nadal występuje, rozważ wymianę na model o lepszych parametrach akustycznych.

Problem: Brak dodatkowej żyły w przewodzie jakie masz opcje?

To bardzo częsty problem w starszych instalacjach, gdzie do lampy doprowadzony jest tylko przewód dwużyłowy (L i N, bez PE) lub trzyżyłowy (L, N, PE), co uniemożliwia podłączenie wentylatora z timerem lub higrostatem, który potrzebuje stałej fazy. W takiej sytuacji masz kilka opcji:

• Poprowadzenie nowego przewodu: Najbardziej prawidłowe, ale i najbardziej inwazyjne rozwiązanie, to wymiana istniejącego przewodu na nowy, z większą liczbą żył (np. 4 lub 5 żyłowy).
• Zastosowanie wentylatora standardowego: Jeśli nie możesz poprowadzić nowego przewodu, pozostaje Ci wentylator bez timera czy higrostatu, który uruchamia się i wyłącza razem ze światłem.
• Rozwiązania bezprzewodowe: Na rynku pojawiają się wentylatory sterowane bezprzewodowo lub moduły sterujące, które mogą rozwiązać problem braku dodatkowej żyły, ale ich instalacja może być bardziej skomplikowana i wymagać specjalistycznej wiedzy.

Przeczytaj również: Jak dobrać abażur? Praktyczny poradnik krok po kroku

Kiedy musisz wezwać elektryka? Granica między DIY a profesjonalną pomocą

Moja rada jest zawsze taka sama: jeśli masz jakiekolwiek wątpliwości, wezwij elektryka. Prace elektryczne to nie miejsce na błędy. Jeśli natrafiłeś na skomplikowane problemy z instalacją (np. brak uziemienia, brak RCD, niejasne oznaczenia przewodów), brakuje Ci odpowiednich narzędzi, lub instalacja wymaga poważnych modyfikacji (np. kucie ścian pod nowe przewody), to jest to sygnał, że potrzebujesz pomocy specjalisty. Elektryk z uprawnieniami SEP nie tylko bezpiecznie wykona pracę, ale także sprawdzi całą instalację i zapewni jej zgodność z obowiązującymi normami. Pamiętaj, że bezpieczeństwo Twoje i Twoich bliskich jest bezcenne.
