Jak podłączyć żyrandol do 4 kabli? Poradnik krok po kroku

Skąd biorą się cztery kable w suficie i co oznaczają

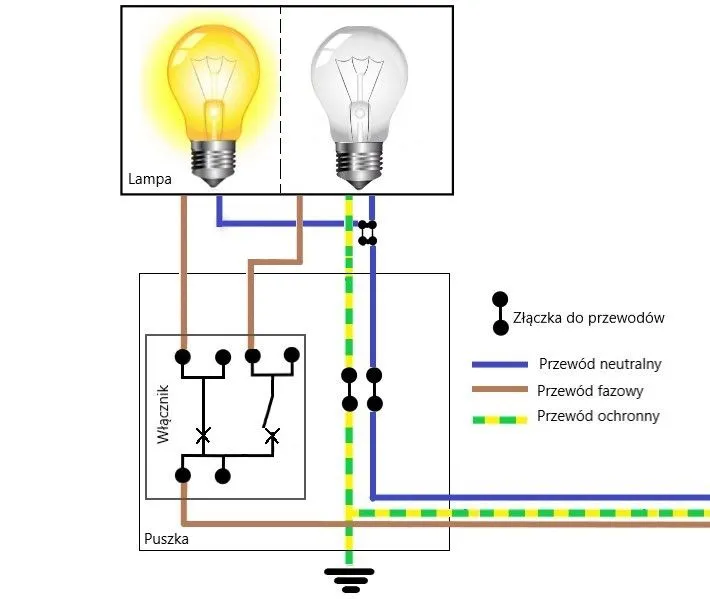

Zapewne zastanawiasz się, dlaczego z Twojego sufitu wystają aż cztery przewody, skoro w starych instalacjach często były tylko dwa. Otóż, cztery kable to nie błąd, lecz celowe i nowoczesne rozwiązanie, które daje Ci znacznie większe możliwości sterowania oświetleniem. Taka instalacja jest przygotowana do obsługi żyrandola z podziałem na dwie niezależne strefy świetlne. Oznacza to, że możesz włączać część żarówek za pomocą jednego przycisku włącznika, a pozostałe za pomocą drugiego, co jest niezwykle praktyczne i pozwala na elastyczne dostosowanie natężenia światła do potrzeb. To idealne rozwiązanie dla włącznika z dwoma przyciskami, zwanego potocznie "świecznikowym".

Rozszyfruj kolory kabli: Jak nie pomylić fazy z przewodem neutralnym?

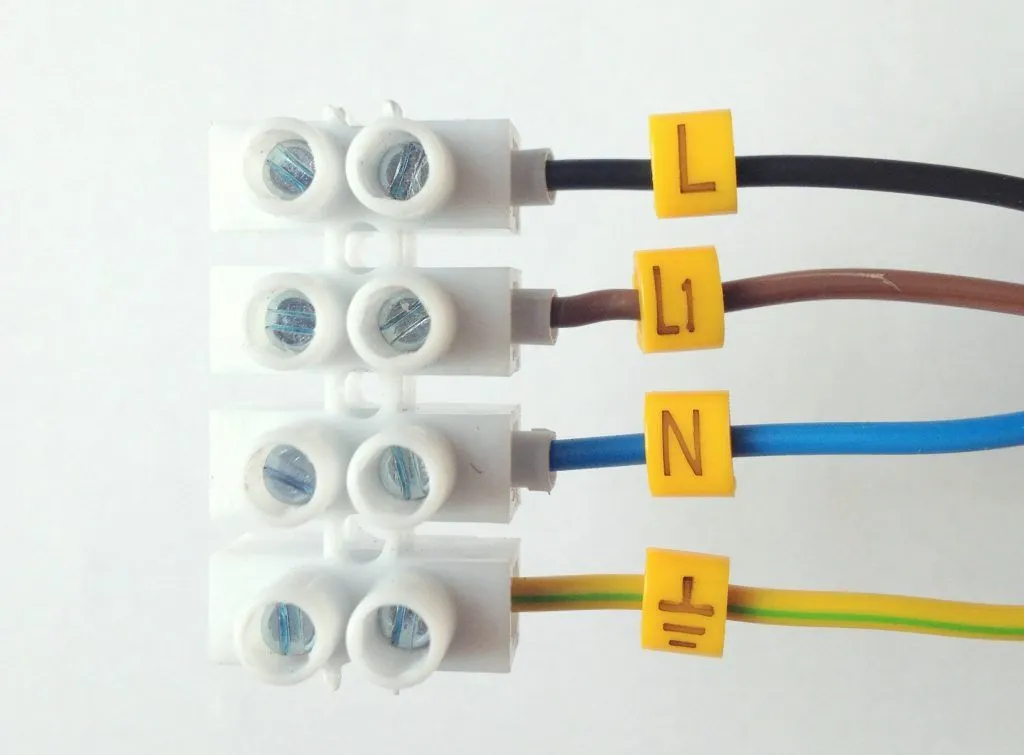

Zrozumienie kolorystyki przewodów jest kluczowe dla prawidłowego i bezpiecznego podłączenia. W Polsce, zgodnie z obowiązującymi normami, przyjęto standardowe kolory, które pomagają w identyfikacji funkcji każdego kabla. Pamiętaj jednak, że w starszym budownictwie mogą występować odstępstwa, dlatego zawsze zalecam weryfikację próbnikiem. Oto standardowe oznaczenia:

• Przewód ochronny (PE): kolor żółto-zielony. Jest to przewód bezpieczeństwa, chroniący przed porażeniem w przypadku awarii.
• Przewód neutralny (N): kolor niebieski. Ten przewód odprowadza prąd z powrotem do sieci i nie powinien być pod napięciem.
• Przewody fazowe (L1, L2): najczęściej brązowy, czarny lub szary. To te przewody, na których pojawia się napięcie i które zasilają lampę. W instalacji z czterema kablami zazwyczaj masz dwa przewody fazowe, co pozwala na wspomniany już podział oświetlenia.

Zanim zaczniesz, zadbaj o swoje bezpieczeństwo

Praca z prądem to nie przelewki. Bezpieczeństwo jest absolutnym priorytetem i nie ma tu miejsca na kompromisy. Zawsze, zanim dotkniesz jakiegokolwiek przewodu, upewnij się, że zasilanie jest całkowicie odłączone. Moje doświadczenie pokazuje, że pośpiech i niedbalstwo to najwięksi wrogowie elektryka-amatora.

1. Wyłącz zasilanie w skrzynce: Pierwszym i najważniejszym krokiem jest udanie się do skrzynki z bezpiecznikami i wyłączenie głównego bezpiecznika dla obwodu, w którym zamierzasz pracować. Jeśli nie jesteś pewien, który to obwód, wyłącz bezpiecznik główny całego mieszkania. Lepiej dmuchać na zimne.

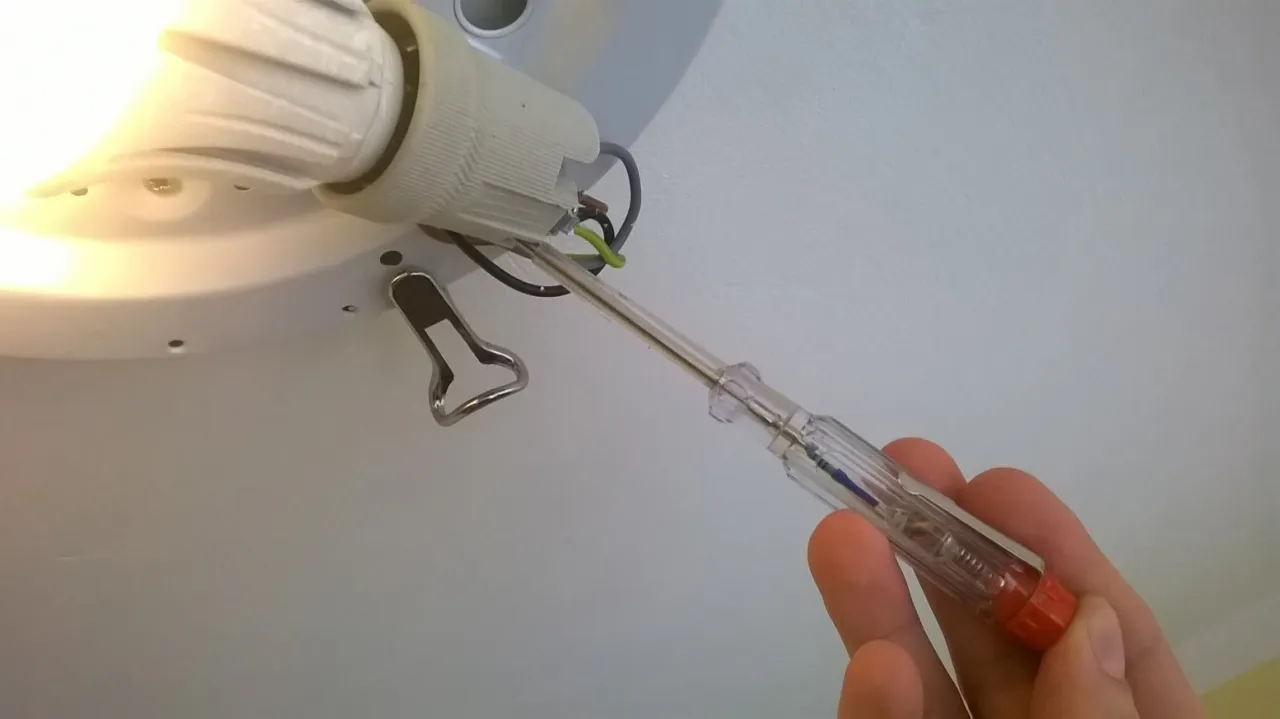

2. Weryfikacja braku napięcia: Po wyłączeniu bezpiecznika, wróć do miejsca pracy. Używając próbnika napięcia (popularnej "probówki"), dotknij po kolei każdego z czterech przewodów wystających z sufitu. Upewnij się, że na żadnym z nich nie świeci się lampka próbnika. To ostateczne potwierdzenie, że prąd jest odłączony i możesz bezpiecznie przystąpić do pracy.

Pamiętaj: w elektryce obowiązuje zasada podwójnego sprawdzania. Zawsze upewnij się, że prąd jest wyłączony, zanim dotkniesz przewodów.

Niezbędne narzędzia, które musisz mieć pod ręką

Aby praca przebiegła sprawnie i bezpiecznie, przygotuj sobie odpowiednie narzędzia. Oto lista tych, które będą Ci potrzebne:

• Próbnik napięcia (probówka): Niezastąpiony do weryfikacji obecności prądu i identyfikacji fazy.
• Izolowany śrubokręt: Używaj tylko narzędzi z izolowanymi rękojeściami, aby zminimalizować ryzyko.
• Ściągacz do izolacji: Ułatwi precyzyjne usunięcie izolacji z końcówek przewodów, bez uszkodzenia żył.
• Kostka elektryczna (złączka): Niezbędna do bezpiecznego i trwałego połączenia przewodów. Czasem jest dołączona do lampy, ale warto mieć zapasową.

Jak rozpoznać przeznaczenie każdego z czterech przewodów

Teraz, gdy wiesz, jak zadbać o bezpieczeństwo i masz wszystkie narzędzia, przejdźmy do kluczowego etapu identyfikacji przewodów. To właśnie tutaj próbnik napięcia staje się Twoim najlepszym przyjacielem. Oto jak to zrobić krok po kroku:

1. Przygotowanie do identyfikacji: Upewnij się, że włącznik ścienny jest w pozycji "wyłączone". Włącz zasilanie w skrzynce z bezpiecznikami.
2. Identyfikacja przewodów fazowych (L1, L2):
   • Włącz jeden z przycisków włącznika ściennego.

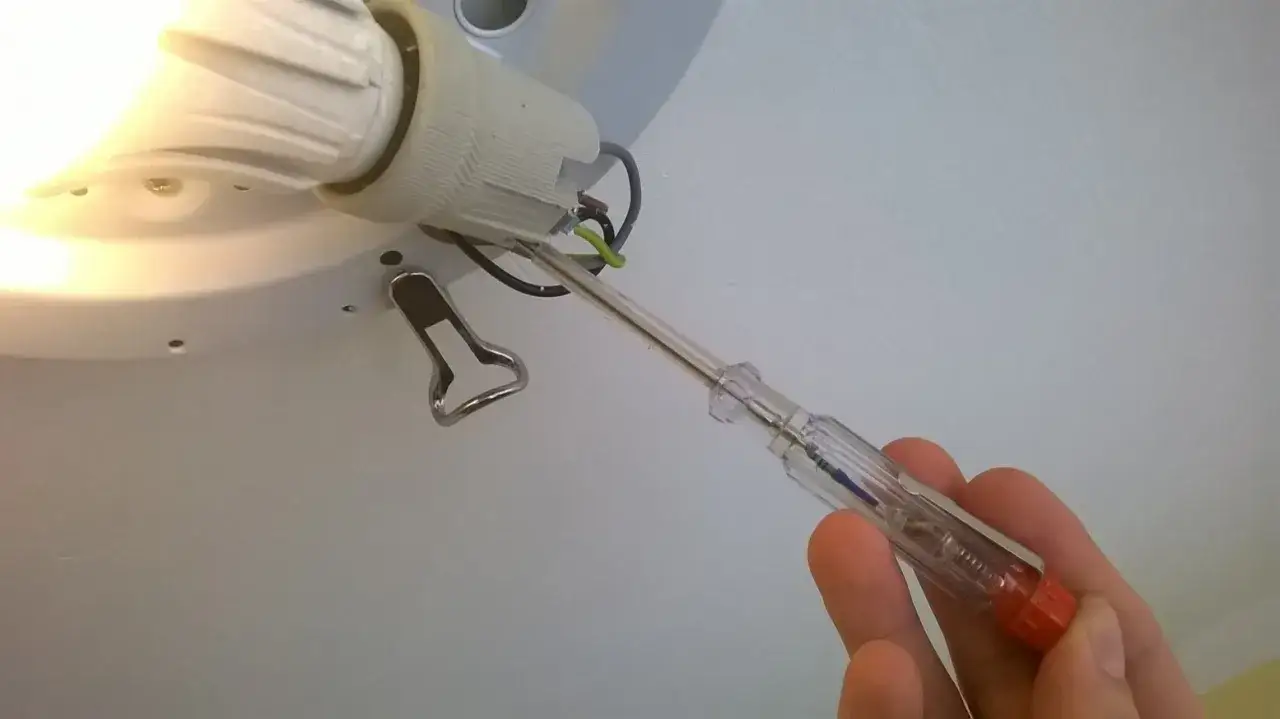

   • Delikatnie dotykaj próbnikiem napięcia kolejno każdego z czterech przewodów wystających z sufitu.
   • Przewód, na którym próbnik się zaświeci, to pierwszy przewód fazowy (L1). Zapamiętaj jego kolor lub oznacz go.
   • Wyłącz pierwszy przycisk i włącz drugi.
   • Ponownie dotykaj próbnikiem pozostałych przewodów. Przewód, na którym próbnik się zaświeci, to drugi przewód fazowy (L2). Oznacz go.
3. Identyfikacja przewodu neutralnego (N) i ochronnego (PE): Po zidentyfikowaniu obu przewodów fazowych, pozostałe dwa przewody to neutralny (N) i ochronny (PE). Na tych przewodach próbnik napięcia nie powinien się zaświecić, niezależnie od pozycji włącznika (przy włączonym zasilaniu). Zazwyczaj przewód neutralny jest niebieski, a ochronny żółto-zielony.
4. Ostateczna weryfikacja: Zapisz sobie, który kolor odpowiada L1, L2, N i PE. To ułatwi dalsze podłączanie. Teraz ponownie wyłącz zasilanie w skrzynce przed przystąpieniem do dalszych prac!

Co zrobić, gdy kolory kabli są niestandardowe?

Jak już wspomniałem, w starszym budownictwie kolory przewodów mogą odbiegać od współczesnych norm. Nie należy się tym absolutnie sugerować ani panikować. W takiej sytuacji jedyną pewną i bezpieczną metodą identyfikacji jest opisana powyżej procedura z użyciem próbnika napięcia. To narzędzie nie kłamie i zawsze wskaże, na którym przewodzie jest napięcie, niezależnie od jego koloru. Po prostu zignoruj kolory i polegaj na teście próbnikiem.

Podłączamy żyrandol do 4 kabli instrukcja krok po kroku

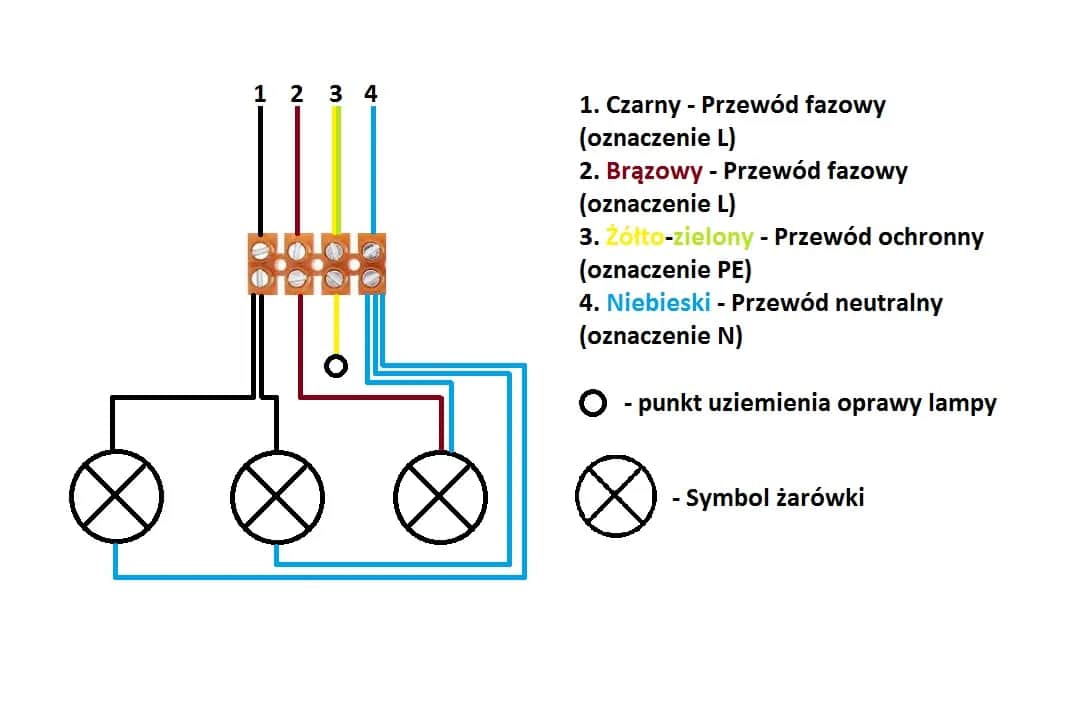

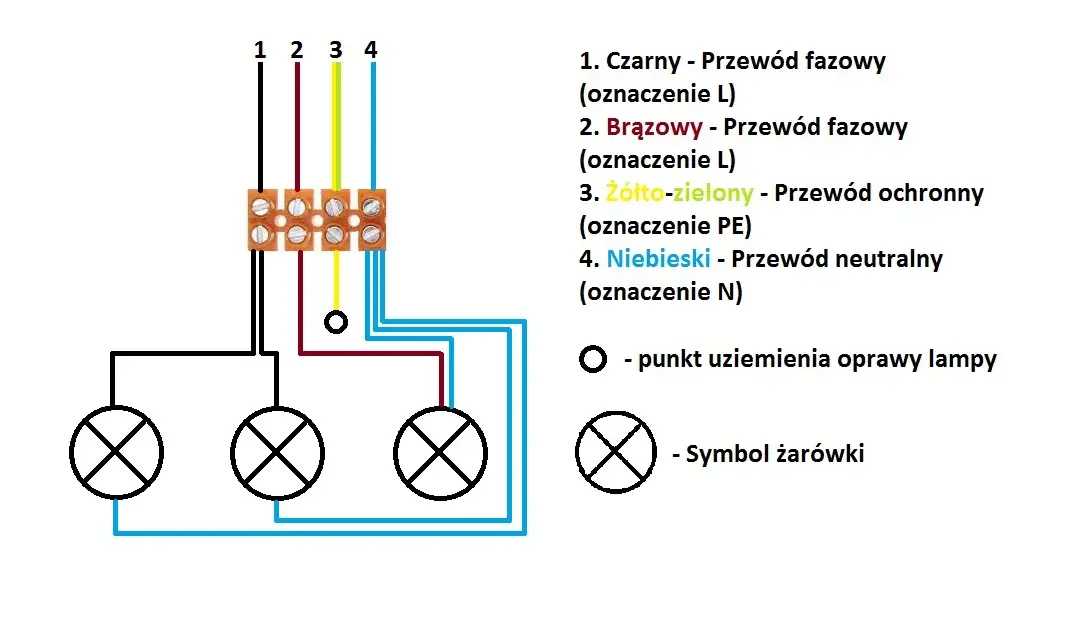

Zakładamy, że Twój żyrandol również posiada możliwość podziału na dwie strefy świecenia (czyli ma odpowiednio wyprowadzone przewody fazowe dla każdej strefy). Jeśli tak, to połączenie będzie proste i pozwoli w pełni wykorzystać potencjał instalacji. Pamiętaj, że zasilanie musi być WYŁĄCZONE!

1. Przygotowanie przewodów: Ostrożnie ściągnij około 1 cm izolacji z końcówek wszystkich czterech przewodów wystających z sufitu oraz z przewodów w żyrandolu.
2. Połączenie przewodu ochronnego (PE): Przewód żółto-zielony z sufitu (PE) połącz z przewodem ochronnym w żyrandolu (również żółto-zielonym, często podłączonym do metalowej obudowy lampy). Użyj do tego odpowiedniego miejsca w kostce elektrycznej.
3. Połączenie przewodu neutralnego (N): Przewód niebieski z sufitu (N) połącz z przewodem neutralnym w żyrandolu (również niebieskim, często oznaczonym jako N).
4. Połączenie przewodów fazowych (L1, L2):
   • Pierwszy przewód fazowy z sufitu (L1, np. brązowy) połącz z przewodem fazowym w żyrandolu, który odpowiada za pierwszą grupę żarówek.
   • Drugi przewód fazowy z sufitu (L2, np. czarny) połącz z przewodem fazowym w żyrandolu, który odpowiada za drugą grupę żarówek.
   Upewnij się, że połączenia są solidne i stabilne w kostce elektrycznej.

Scenariusz B: Masz 4 kable w suficie, ale tylko 3 w lampie jak to połączyć?

To bardzo częsty scenariusz. Wiele lamp ma tylko trzy przewody: fazowy (L), neutralny (N) i ochronny (PE), co oznacza, że świecą całościowo, bez podziału na strefy. W takiej sytuacji jeden z przewodów fazowych z sufitu (L1 lub L2) pozostanie niewykorzystany. Masz dwie główne opcje podłączenia:

Opcja 1: Lampa świeci cała po wciśnięciu jednego przycisku. W tej konfiguracji łączysz przewód ochronny (PE) z sufitu z PE w lampie, neutralny (N) z sufitu z N w lampie, a jeden z przewodów fazowych z sufitu (np. L1) z przewodem fazowym (L) w lampie. Drugi przewód fazowy z sufitu (L2) musisz bezpiecznie zaizolować za pomocą kostki elektrycznej lub specjalnej złączki i upewnić się, że jego odizolowana końcówka nie dotyka niczego. Lampa będzie działać, ale tylko jeden przycisk włącznika będzie ją uruchamiał.

Opcja 2: Lampa świeci cała, reagując na oba przyciski włącznika. Jeśli chcesz, aby lampa włączała się po naciśnięciu dowolnego przycisku włącznika podwójnego, musisz zmostkować (połączyć razem) oba przewody fazowe z sufitu (L1 i L2) i podłączyć je do jednego przewodu fazowego (L) w lampie. Pozostałe połączenia (PE do PE, N do N) pozostają bez zmian. W ten sposób, niezależnie od tego, który przycisk włącznika naciśniesz, lampa zaświeci się w całości. Pamiętaj, aby połączenie zmostkowanych przewodów fazowych było pewne i dobrze zaizolowane.

Rola kostki elektrycznej jak prawidłowo połączyć przewody?

Kostka elektryczna, zwana również złączką, to małe, ale niezwykle ważne akcesorium. Służy do bezpiecznego i trwałego połączenia przewodów, zapewniając ich izolację i stabilność mechaniczną. Aby prawidłowo użyć kostki, najpierw ściągnij około 1 cm izolacji z końcówek przewodów. Następnie wsuń odizolowane końcówki w odpowiednie otwory w kostce (pamiętając o łączeniu przewodów o tym samym przeznaczeniu, np. L1 z L1, N z N itd.) i mocno dokręć śrubki, aby przewody były stabilnie zamocowane. Upewnij się, że żadne luźne druciki nie wystają poza kostkę i nie ma ryzyka zwarcia. Dobre połączenie w kostce to podstawa bezpieczeństwa i prawidłowego działania instalacji.

Co mogło pójść nie tak? Rozwiązujemy najczęstsze problemy

Nawet przy najlepszych intencjach, czasem coś może pójść nie tak. Oto lista najczęstszych problemów, które mogą wystąpić po podłączeniu żyrandola, wraz z ich możliwymi przyczynami:

Przeczytaj również: Oświetlenie przedpokoju: Inspiracje i praktyczne porady (do 70 znaków)

Jak bezpiecznie zaizolować niewykorzystany przewód?

Jeśli zdecydujesz się na scenariusz, w którym jeden z przewodów fazowych z sufitu pozostaje niewykorzystany (np. w Scenariuszu B, Opcja 1), nie możesz go po prostu zostawić luzem. Należy go bezwzględnie zabezpieczyć. Najlepszym sposobem jest użycie wolnego miejsca w kostce elektrycznej lub specjalnej złączki. Wsuń odizolowaną końcówkę przewodu do kostki i mocno dokręć śrubkę, tak aby przewód był stabilnie zamocowany i całkowicie odizolowany. Upewnij się, że jego odizolowana końcówka nie dotyka żadnych innych przewodów ani metalowych części lampy czy sufitu. To kluczowe dla bezpieczeństwa instalacji.

Ostatnie kroki czyli montaż i test oświetlenia

Jesteś już prawie na mecie! Po wykonaniu wszystkich połączeń, pozostało tylko kilka ostatnich, ważnych kroków, aby upewnić się, że wszystko działa prawidłowo i bezpiecznie.

1. Solidne przymocowanie lampy: Upewnij się, że żyrandol jest solidnie i stabilnie przymocowany do haka w suficie lub innego elementu montażowego. Niech nic nie wisi luźno.
2. Ponowna kontrola wzrokowa: Przed zamknięciem puszki montażowej, jeszcze raz dokładnie obejrzyj wszystkie połączenia w kostce. Sprawdź, czy przewody są dobrze dokręcone, czy izolacja jest nienaruszona i czy żadne luźne druciki nie wystają.
3. Włączenie zasilania i test: Włącz bezpiecznik w skrzynce rozdzielczej. Następnie, używając włącznika ściennego, przetestuj działanie żyrandola. Jeśli masz włącznik podwójny i podłączyłeś lampę na dwie strefy, sprawdź, czy oba przyciski działają prawidłowo i włączają odpowiednie grupy żarówek.
