Jak podłączyć żyrandol LED? Bezpieczny poradnik krok po kroku

Samodzielne podłączenie żyrandola LED może wydawać się skomplikowanym zadaniem, ale z odpowiednią wiedzą i zachowaniem zasad bezpieczeństwa, każdy majsterkowicz jest w stanie sobie z nim poradzić. Ten praktyczny poradnik krok po kroku został stworzony, aby przeprowadzić Cię przez cały proces od identyfikacji przewodów, po finalne testy ze szczególnym naciskiem na bezpieczeństwo i specyfikę nowoczesnego oświetlenia LED.

Podłączenie żyrandola LED krok po kroku bezpieczny przewodnik dla każdego majsterkowicza

• Zawsze wyłącz zasilanie w skrzynce z bezpiecznikami i sprawdź brak prądu próbnikiem napięcia przed rozpoczęciem prac.
• Zidentyfikuj przewody w suficie: L (fazowy, brązowy/czarny/szary), N (neutralny, niebieski), PE (ochronny, żółto-zielony).
• Przygotuj niezbędne narzędzia: próbnik napięcia, śrubokręt, ściągacz do izolacji, wiertarka oraz kostki lub szybkozłączki (rekomendowane WAGO).
• Wiele żyrandoli LED posiada zintegrowany zasilacz podłącz do niego przewody L i N zgodnie z oznaczeniami.
• W starym budownictwie, gdzie kolory kabli mogą być niestandardowe lub brakuje przewodu PE, kluczowe jest użycie próbnika napięcia do prawidłowej identyfikacji.
• Szybkozłączki WAGO to proste i bezpieczne rozwiązanie do łączenia przewodów, szczególnie dla amatorów.

Niezbędnik instalatora: jakie narzędzia i akcesoria przygotować?

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria. Odpowiednie przygotowanie to podstawa sprawnego i bezpiecznego montażu. Z mojego doświadczenia wiem, że nic tak nie frustruje, jak brak kluczowego elementu w połowie zadania.

• Próbnik napięcia (neonówka): To absolutna podstawa! Niezbędny do sprawdzenia, czy w przewodach faktycznie nie ma prądu. Bez niego nie zaczynaj żadnych prac elektrycznych.
• Śrubokręt: Najczęściej krzyżakowy, ale warto mieć też płaski. Przyda się do odkręcania osłon, dokręcania śrub w kostkach czy mocowania uchwytów.
• Ściągacz do izolacji: Umożliwia precyzyjne usunięcie izolacji z przewodów bez uszkodzenia żył. To znacznie lepsze rozwiązanie niż używanie noża, który może naruszyć strukturę kabla.
• Wiertarka: Będzie potrzebna do wywiercenia otworów pod hak lub uchwyt montażowy żyrandola. Pamiętaj o odpowiednich wiertłach do betonu lub innych materiałów, z których wykonany jest sufit.
• Kołki rozporowe i wkręty: Do solidnego zamocowania uchwytu. Dobierz je do wagi żyrandola i materiału sufitu.
• Kostki elektryczne lub szybkozłączki (np. typu WAGO): Służą do łączenia przewodów. Zdecydowanie rekomenduję szybkozłączki WAGO są łatwiejsze w użyciu, zapewniają pewniejsze połączenie i są bezpieczniejsze, zwłaszcza dla osób, które nie mają dużego doświadczenia z elektryką.
• Drabina: Stabilna drabina to podstawa bezpieczeństwa podczas pracy na wysokości.

Bezpieczeństwo to podstawa! Jak prawidłowo wyłączyć zasilanie i upewnić się, że prąd nie płynie?

Zawsze powtarzam, że bezpieczeństwo jest najważniejsze. Praca z prądem bez odpowiednich środków ostrożności może być śmiertelnie niebezpieczna. Dlatego zanim dotkniesz jakiegokolwiek przewodu, musisz mieć stuprocentową pewność, że zasilanie jest odłączone. Zacznij od zlokalizowania skrzynki z bezpiecznikami w swoim domu lub mieszkaniu. Zazwyczaj znajduje się ona w przedpokoju, piwnicy lub na klatce schodowej. Odszukaj bezpiecznik odpowiedzialny za obwód oświetleniowy w pomieszczeniu, w którym będziesz pracować, i go wyłącz najczęściej poprzez przestawienie dźwigni w dół lub wykręcenie bezpiecznika topikowego. Jeśli nie jesteś pewien, który bezpiecznik odpowiada za dany obwód, najbezpieczniej jest wyłączyć główny bezpiecznik, odcinając prąd w całym mieszkaniu. Po wyłączeniu zasilania, bezwzględnie użyj próbnika napięcia (neonówki), aby sprawdzić każdy przewód wychodzący z sufitu. Dotknij końcówką próbnika do miedzianej żyły każdego kabla. Jeśli lampka w próbniku się nie zaświeci, oznacza to brak napięcia. Powtórz tę czynność kilkakrotnie, aby mieć absolutną pewność. Pamiętaj, że to kluczowy krok, którego nigdy nie wolno pomijać!

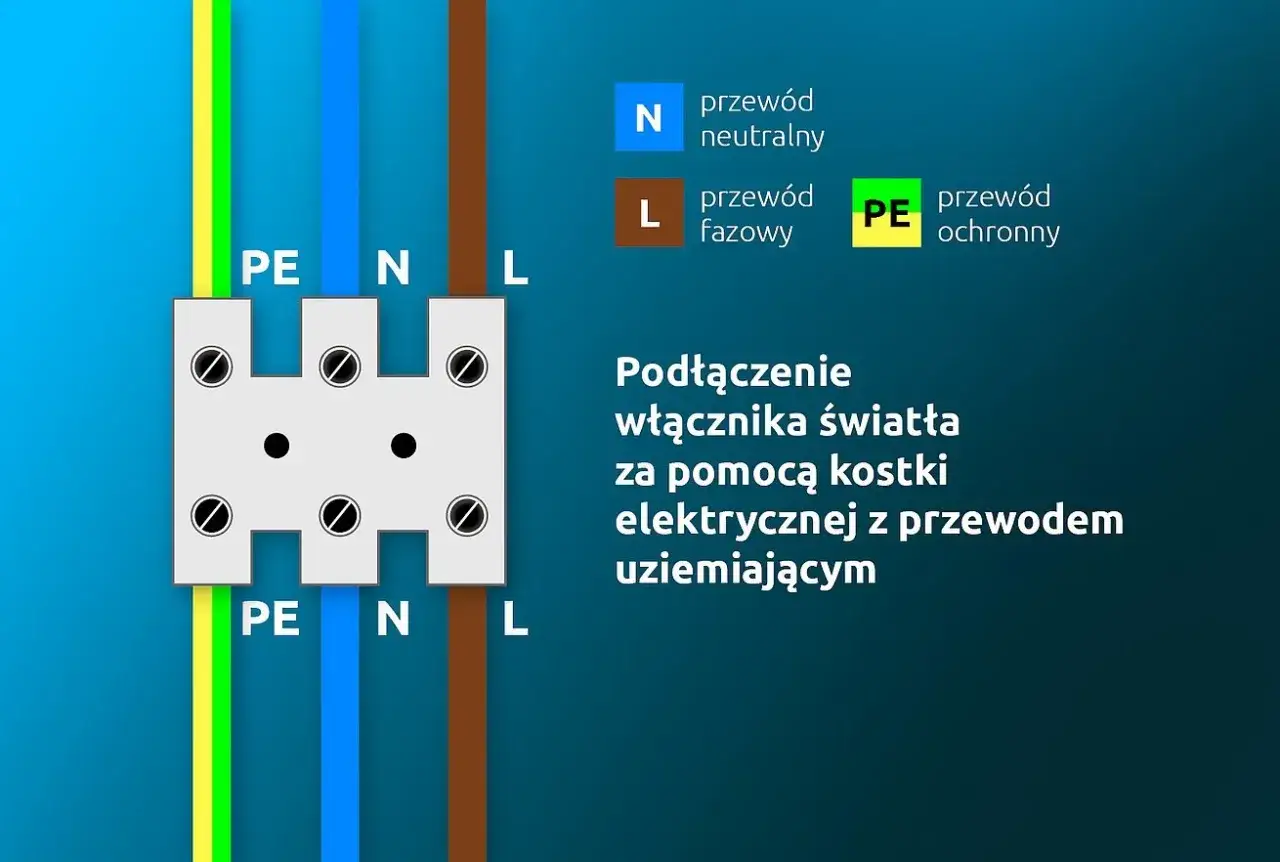

Zrozum kable w suficie: oznaczenia L, N i PE w pigułce

Zrozumienie, co oznaczają poszczególne kolory kabli, to fundament bezpiecznego i poprawnego podłączenia żyrandola. W Polsce obowiązują konkretne normy, które ułatwiają identyfikację, choć w starych instalacjach bywa z tym różnie. Przyjrzyjmy się im bliżej.

Przewód fazowy (L): gdzie płynie prąd?

Przewód fazowy, oznaczany literą "L" (od ang. Line), to ten, który przewodzi prąd elektryczny o napięciu 230V. Jest to "gorący" przewód i to właśnie on, w przypadku kontaktu, może spowodować porażenie. Zgodnie z polskimi normami, przewód fazowy najczęściej ma kolor brązowy, czarny lub szary. To właśnie ten kabel będzie "świecił" w próbniku napięcia, gdy zasilanie jest włączone. Zawsze traktuj go z największą ostrożnością.

Przewód neutralny (N): dlaczego jest niezbędny?

Przewód neutralny, oznaczany literą "N" (od ang. Neutral), jest niezbędny do zamknięcia obwodu elektrycznego. To przez niego prąd "wraca" do sieci po przejściu przez urządzenie (w tym przypadku żyrandol). Bez przewodu neutralnego obwód nie może działać, a lampa nie zaświeci. Jego standardowy kolor to niebieski. Przewód neutralny nie przewodzi prądu pod napięciem w normalnych warunkach, ale zawsze należy traktować go z ostrożnością, ponieważ w przypadku awarii może znaleźć się pod napięciem.

Przewód ochronny (PE): Twój anioł stróż

Przewód ochronny, oznaczany jako "PE" (od ang. Protective Earth), to prawdziwy anioł stróż Twojej instalacji i bezpieczeństwa. Jego charakterystyczny kolor to żółto-zielony. Jego główną funkcją jest uziemienie i ochrona przed porażeniem elektrycznym. W przypadku awarii urządzenia (np. przebicia izolacji i pojawienia się napięcia na metalowej obudowie), przewód PE odprowadza prąd do ziemi, powodując zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego) i odcięcie zasilania. Podłączenie przewodu PE jest absolutnie kluczowe w żyrandolach z metalowymi elementami, które mogłyby stać się pod napięciem. Nigdy go nie ignoruj ani nie podłączaj do innych przewodów!

Podłączanie żyrandola LED: szczegółowy przewodnik krok po kroku

Przejdźmy teraz do praktycznej części krok po kroku, jak podłączyć nowy żyrandol LED. Pamiętaj, aby na każdym etapie zachować ostrożność i cierpliwość.

Krok 1: Demontaż starej lampy i przygotowanie miejsca pracy

Zakładam, że już wyłączyłeś zasilanie i sprawdziłeś brak napięcia. Teraz możesz bezpiecznie zdemontować starą lampę. Odkręć jej mocowanie od sufitu, a następnie ostrożnie rozłącz przewody. Zwróć uwagę, jak były połączone to może być wskazówka do podłączenia nowej lampy, choć zawsze polecam weryfikację próbnikiem. Po demontażu oczyść miejsce pracy. Sprawdź, czy sufit jest stabilny i czy nie ma żadnych uszkodzeń w tynku, które mogłyby wpłynąć na pewne zamocowanie nowego żyrandola.

Krok 2: Montaż haka lub uchwytu montażowego nowego żyrandola

Każdy żyrandol jest wyposażony w system mocowania zazwyczaj jest to hak, na którym zawiesza się lampę, lub specjalny uchwyt montażowy przykręcany do sufitu. Przyłóż uchwyt do sufitu w miejscu, gdzie ma wisieć żyrandol, i zaznacz miejsca wiercenia otworów. Użyj wiertarki i odpowiednich kołków rozporowych (dobranych do materiału sufitu i wagi lampy), aby solidnie zamocować hak lub uchwyt. Pamiętaj, że żyrandol musi wisieć stabilnie i bezpiecznie. Upewnij się, że otwory montażowe nie kolidują z przewodami elektrycznymi w suficie.

Krok 3: Podłączenie przewodów najczęstsze scenariusze

To jest kluczowy moment, w którym musisz dopasować przewody z sufitu do przewodów w żyrandolu. Przedstawię najczęściej spotykane scenariusze.

Scenariusz A (Standard): 3 kable w suficie i 3 w żyrandolu (L, N, PE)

To najprostszy i najbezpieczniejszy scenariusz, typowy dla nowoczesnych instalacji z pojedynczym włącznikiem.

1. Zidentyfikuj przewody w suficie za pomocą próbnika napięcia (upewnij się, że zasilanie jest włączone tylko na czas identyfikacji, a następnie je wyłącz!). Przewód, który zaświeci próbnik, to faza (L). Przewód niebieski to neutralny (N), a żółto-zielony to ochronny (PE).
2. W żyrandolu również znajdziesz trzy przewody o tych samych kolorach i oznaczeniach.
3. Połącz przewód fazowy (L) z sufitu z przewodem fazowym (L) żyrandola.
4. Połącz przewód neutralny (N) z sufitu z przewodem neutralnym (N) żyrandola.
5. Połącz przewód ochronny (PE) z sufitu z przewodem ochronnym (PE) żyrandola.
6. Użyj kostek elektrycznych lub szybkozłączek WAGO, aby zapewnić pewne i bezpieczne połączenia.

Scenariusz B (Podwójny włącznik): 4 kable w suficie jak wykorzystać dwie strefy świecenia?

Jeśli masz podwójny włącznik światła i cztery kable w suficie (L1, L2, N, PE), możesz podłączyć żyrandol tak, aby sterować dwiema strefami oświetlenia (np. wewnętrzne i zewnętrzne diody LED). Jest to bardzo praktyczne rozwiązanie.

1. Zidentyfikuj przewody w suficie. Będziesz miał dwa przewody fazowe (L1 i L2, np. czarny i brązowy), które zaświecą próbnik po włączeniu odpowiedniej części włącznika. Przewód niebieski to neutralny (N), a żółto-zielony to ochronny (PE).
2. W żyrandolu LED z dwiema strefami świecenia również znajdziesz odpowiednie przewody, często oznaczone jako L1, L2, N, PE lub podobnie. Czasem żyrandol ma tylko jeden przewód fazowy, a wtedy obie strefy świecą jednocześnie.
3. Połącz pierwszy przewód fazowy (L1) z sufitu z przewodem fazowym (L1) żyrandola.
4. Połącz drugi przewód fazowy (L2) z sufitu z przewodem fazowym (L2) żyrandola.
5. Połącz przewód neutralny (N) z sufitu z przewodem neutralnym (N) żyrandola.
6. Połącz przewód ochronny (PE) z sufitu z przewodem ochronnym (PE) żyrandola.
7. Upewnij się, że wszystkie połączenia są solidne i zaizolowane.

Scenariusz C (Stare budownictwo): tylko 2 kable w suficie co robić?

W starym budownictwie często spotyka się instalacje 2-przewodowe (L, N, bez PE) lub o niestandardowych kolorach. W tym przypadku próbnik napięcia jest Twoim najlepszym przyjacielem.

1. Wyłącz zasilanie!
2. Ostrożnie usuń izolację z końcówek obu kabli w suficie.
3. Włącz zasilanie na chwilę (tylko na czas identyfikacji!).
4. Użyj próbnika napięcia, aby zidentyfikować przewód fazowy (L) to ten, który zaświeci próbnik. Drugi przewód to neutralny (N).
5. Natychmiast wyłącz zasilanie!
6. W żyrandolu podłącz przewód fazowy (L) z sufitu do przewodu fazowego (L) żyrandola.
7. Podłącz przewód neutralny (N) z sufitu do przewodu neutralnego (N) żyrandola.
8. Brak przewodu ochronnego (PE): W takiej sytuacji nie ma możliwości podłączenia uziemienia. Jeśli żyrandol ma metalowe elementy, które wymagają uziemienia, musisz być świadomy zwiększonego ryzyka porażenia w przypadku awarii. Warto rozważyć wymianę instalacji lub skonsultowanie się z elektrykiem. Nigdy nie podłączaj przewodu PE żyrandola do przewodu neutralnego (N) to bardzo niebezpieczne!

Jak prawidłowo użyć kostki elektrycznej lub nowoczesnych szybkozłączek?

Prawidłowe połączenie przewodów jest kluczowe dla bezpieczeństwa i niezawodności oświetlenia. Odpowiednie akcesoria to podstawa.

Z mojego doświadczenia wiem, że szybkozłączki WAGO to game changer dla każdego, kto nie jest zawodowym elektrykiem. Ich montaż jest intuicyjny i znacznie zmniejsza ryzyko błędów.

• Zalety szybkozłączek WAGO: Są niezwykle łatwe w użyciu wystarczy odizolować przewód na odpowiednią długość (zazwyczaj wskazaną na złączce) i wsunąć go. Zapewniają pewne i trwałe połączenie, które jest odporne na wibracje i nie wymaga dokręcania śrub. Są też bezpieczniejsze, ponieważ przewody są całkowicie osłonięte.
• Instrukcja prawidłowego zaciskania przewodów w kostkach i szybkozłączkach:
  • Kostki elektryczne: Odizoluj przewód na długość około 0,5-1 cm. Wsuń odizolowaną część przewodu do otworu w kostce i mocno dokręć śrubkę, tak aby przewód był pewnie zaciśnięty, ale nie uszkodzony. Upewnij się, że żadne luźne druciki nie wystają poza kostkę.
  • Szybkozłączki WAGO: Odizoluj przewód na długość wskazaną na złączce (zazwyczaj 9-11 mm). Otwórz dźwignię złączki (jeśli jest to typ z dźwignią) lub po prostu wsuń przewód do otworu (jeśli jest to typ sprężynowy). Upewnij się, że przewód jest włożony do końca i trzyma się mocno.

Krok 4: Mocowanie korpusu żyrandola i finalny montaż

Po podłączeniu wszystkich przewodów, ostrożnie schowaj je w puszce sufitowej lub pod osłoną żyrandola, tak aby nie były zgniecione ani naprężone. Następnie zamocuj korpus żyrandola do wcześniej zainstalowanego haka lub uchwytu montażowego. Upewnij się, że żyrandol jest stabilnie zawieszony i nie ma luzów. Dokręć wszystkie śruby mocujące, ale nie z przesadną siłą, aby nie uszkodzić obudowy lampy. Sprawdź, czy wszystkie elementy dekoracyjne są na swoim miejscu i czy lampa prezentuje się estetycznie.

Krok 5: Test oświetlenia wielki finał Twojej pracy

To moment prawdy! Po upewnieniu się, że wszystko jest prawidłowo zamontowane i przewody są bezpiecznie schowane, możesz ponownie włączyć zasilanie w skrzynce z bezpiecznikami. Wróć do pomieszczenia i włącz włącznik światła. Jeśli wszystko poszło zgodnie z planem, Twój nowy żyrandol LED powinien zaświecić. Jeśli masz żyrandol z wieloma strefami świecenia lub sterowany pilotem, przetestuj wszystkie funkcje, aby upewnić się, że działają poprawnie. Ciesz się nowym, energooszczędnym oświetleniem!

Specyfika żyrandoli LED: zasilacze, piloty i stare instalacje

Żyrandole LED, choć wyglądają podobnie do tradycyjnych, często kryją w sobie dodatkowe komponenty, które wymagają specyficznego podejścia podczas montażu. Warto poznać ich specyfikę, aby uniknąć niespodzianek.

Mój żyrandol LED ma zasilacz jak go poprawnie podłączyć?

Wiele nowoczesnych żyrandoli LED, zwłaszcza tych z diodami o niskim napięciu, posiada wbudowany zasilacz (nazywany też przetwornicą). Jego zadaniem jest przekształcenie napięcia sieciowego 230V na niższe, bezpieczne dla diod LED. Podłączenie takiego żyrandola jest proste: przewody zasilające 230V z sufitu (L i N, a także PE, jeśli jest dostępny) należy podłączyć do wejścia zasilacza. Zasilacz będzie miał wyraźne oznaczenia wejścia (Input) i wyjścia (Output). Zawsze podłączaj przewody L i N z sufitu do odpowiednich zacisków wejściowych zasilacza, zgodnie z jego oznaczeniami. Wyjście zasilacza jest już fabrycznie połączone z modułem LED, więc nie musisz się tym martwić. Pamiętaj o podłączeniu przewodu PE do metalowej obudowy zasilacza lub żyrandola, jeśli jest to wymagane.

Jak podłączyć żyrandol sterowany pilotem i sparować urządzenia?

Żyrandole LED sterowane pilotem oferują dużą wygodę, pozwalając na zmianę barwy światła, jasności czy włączanie/wyłączanie bez wstawania. Ich podłączenie elektryczne jest takie samo jak w przypadku standardowego żyrandola (L, N, PE do zasilacza). Dodatkowym krokiem jest zazwyczaj sparowanie pilota z odbiornikiem wbudowanym w lampę. Proces ten jest zazwyczaj prosty i opisany w instrukcji obsługi żyrandola. Najczęściej polega na włączeniu zasilania lampy (z włącznika ściennego), a następnie w ciągu kilku sekund naciśnięciu i przytrzymaniu odpowiedniego przycisku na pilocie (np. "Pair" lub "Match"). Lampa zazwyczaj mignie lub zmieni barwę, sygnalizując pomyślne sparowanie. Jeśli pilot nie działa, sprawdź baterie i powtórz procedurę parowania.

Co zrobić, gdy kolory kabli w starej instalacji nie pasują do obecnych standardów?

W starych budynkach, zwłaszcza tych sprzed kilkudziesięciu lat, kolory kabli mogą być zupełnie inne niż te, do których jesteśmy przyzwyczajeni. Możesz spotkać kable czerwone, czarne, białe lub szare, bez wyraźnego rozróżnienia na fazę, neutralny czy ochronny. W takiej sytuacji absolutnie konieczne jest użycie próbnika napięcia. To jedyne niezawodne narzędzie do identyfikacji przewodu fazowego (L). Po wyłączeniu zasilania i sprawdzeniu braku napięcia, musisz zidentyfikować, który z pozostałych przewodów jest neutralny (N). Często jest to przewód, który nie zaświecił próbnika, ale w przypadku starej instalacji zawsze zalecam ostrożność i, jeśli masz wątpliwości, konsultację z doświadczonym elektrykiem. W takich instalacjach często brakuje przewodu PE, co wiąże się z brakiem uziemienia i mniejszym bezpieczeństwem.

Typowe problemy z podłączeniem żyrandola LED i ich rozwiązania

Nawet przy najlepszych chęciach i staranności, czasem coś może pójść nie tak. Oto najczęstsze problemy, z jakimi spotykam się przy podłączaniu żyrandola LED, oraz sposoby ich rozwiązania.

Żyrandol nie świeci po podłączeniu gdzie szukać przyczyny?

• Brak zasilania: Sprawdź, czy bezpiecznik w skrzynce jest włączony i czy włącznik ścienny jest w pozycji "ON".
• Luźne połączenia: To najczęstsza przyczyna! Sprawdź wszystkie połączenia w kostkach elektrycznych lub szybkozłączkach. Upewnij się, że przewody są mocno zaciśnięte i nie wysunęły się.
• Błędne sparowanie przewodów: Upewnij się, że przewody L i N są podłączone prawidłowo zarówno w suficie, jak i w żyrandolu/zasilaczu. Czasem wystarczy zamienić miejscami L i N w zasilaczu, choć większość zasilaczy jest na to odporna.
• Problem z zasilaczem LED: Jeśli żyrandol ma wbudowany zasilacz, możliwe, że jest on uszkodzony. Jeśli masz możliwość, sprawdź napięcie na wyjściu zasilacza (jeśli masz odpowiedni miernik i wiesz, jak to zrobić bezpiecznie).
• Uszkodzona żarówka/moduł LED: Rzadziej, ale zdarza się, że sam moduł LED jest uszkodzony. Jeśli masz żyrandol z wymiennymi żarówkami, spróbuj je podmienić.

Oświetlenie LED migocze czy to wina złego podłączenia?

• Niekompatybilny ściemniacz: Jeśli używasz ściemniacza, upewnij się, że jest on przeznaczony do oświetlenia LED. Standardowe ściemniacze do żarówek halogenowych lub żarowych często powodują migotanie LED-ów.
• Problem z zasilaczem LED: Uszkodzony lub niskiej jakości zasilacz LED może być przyczyną migotania.
• Luźne połączenie: Ponownie, sprawdź wszystkie połączenia. Nawet minimalny luz może powodować niestabilność prądu i migotanie.
• Niska jakość modułu LED: Tanie moduły LED mogą być bardziej podatne na migotanie.

Przeczytaj również: Jak podłączyć żyrandol do 4 kabli? Poradnik krok po kroku

Kiedy lepiej wezwać profesjonalnego elektryka?

Pamiętaj, że są sytuacje, w których samodzielne działania mogą być niewystarczające lub wręcz niebezpieczne. Nie wahaj się wezwać wykwalifikowanego elektryka, jeśli:

• Brak pewności co do identyfikacji przewodów: Jeśli kolory kabli są niestandardowe, a próbnik napięcia nie daje Ci jednoznacznych odpowiedzi, nie ryzykuj.
• Uszkodzona instalacja: Widzisz uszkodzone przewody, pękniętą izolację lub inne niepokojące oznaki w puszce sufitowej.
• Brak uziemienia w starym budownictwie: Jeśli Twoja instalacja nie posiada przewodu ochronnego (PE), a żyrandol ma metalowe elementy, warto skonsultować się z elektrykiem w sprawie modernizacji instalacji.
• Problemy z bezpiecznikami: Jeśli po podłączeniu żyrandola wybijają bezpieczniki, to znak, że coś jest poważnie nie tak i wymaga interwencji specjalisty.
• Brak doświadczenia lub obawy: Jeśli po prostu nie czujesz się pewnie, lepiej powierzyć to zadanie profesjonaliście. Bezpieczeństwo jest najważniejsze.
