Montaż nowego żyrandola może wydawać się skomplikowany, zwłaszcza gdy nigdy wcześniej nie miałeś do czynienia z elektryką. Ten przewodnik krok po kroku został stworzony, abyś mógł samodzielnie i bezpiecznie zainstalować swój jednopunktowy żyrandol, nawet jeśli nie masz doświadczenia. Omówimy wszystko, od wyłączenia prądu po identyfikację przewodów i prawidłowe podłączenie lampy.
- Wyłącz zasilanie: Zawsze zaczynaj od wyłączenia bezpiecznika odpowiedzialnego za obwód oświetleniowy.
- Zweryfikuj brak napięcia: Użyj próbnika napięcia, aby upewnić się, że w przewodach nie ma prądu.
- Przygotuj narzędzia: Zbierz niezbędne narzędzia, takie jak próbnik, śrubokręty i kostka elektryczna.
- Rozpoznaj przewody: Zidentyfikuj przewody fazowy (L), neutralny (N) i ochronny (PE) w suficie i w lampie.
- Połącz zgodnie z zasadą: Łącz przewody tej samej funkcji i koloru (L do L, N do N, PE do PE).
- Bezpieczne rozwiązanie dla lamp bez PE: Jeśli lampa nie ma przewodu ochronnego, odpowiednio go zaizoluj.
Zanim zaczniesz: Klucz do bezpiecznego i sprawnego montażu żyrandola
Lista niezbędnych narzędzi: Co przygotować, by praca szła gładko?
- Próbnik napięcia (tester)
- Śrubokręt (płaski i/lub krzyżakowy)
- Szczypce/kombinerki
- Nóż do izolacji lub ściągacz izolacji
- Kostka elektryczna (złączka)
- Drabina
Bezpieczeństwo przede wszystkim: Jak wyłączyć zasilanie i dlaczego to krok, którego nie wolno pominąć?
Zanim cokolwiek zrobisz przy przewodach elektrycznych, musisz bezwzględnie odciąć dopływ prądu. W tym celu udaj się do skrzynki rozdzielczej i zlokalizuj bezpiecznik odpowiedzialny za obwód oświetleniowy, w którym będziesz pracować. Przełącz go w pozycję "OFF". Pamiętaj, że nawet po wyłączeniu bezpiecznika, w przewodach może pozostać resztkowe napięcie. Dlatego kluczowe jest potwierdzenie braku napięcia za pomocą próbnika napięcia. Dotknij końcówką próbnika każdego z przewodów wystających z sufitu. Jeśli próbnik nie zaświeci się ani nie wyda dźwięku, masz pewność, że możesz bezpiecznie przystąpić do pracy. Nigdy nie pomijaj tego kroku Twoje bezpieczeństwo jest najważniejsze.
Obejrzyj swój nowy żyrandol: Jakie przewody znajdziesz w samej lampie?
Każdy żyrandol, niezależnie od liczby żarówek, powinien mieć przewody do podłączenia instalacji elektrycznej. Zazwyczaj są to trzy rodzaje przewodów: fazowy (oznaczany jako L), neutralny (N) i ochronny (PE). Przewód fazowy jest zazwyczaj brązowy lub czarny, neutralny niebieski, a ochronny żółto-zielony. Co jednak, jeśli Twój żyrandol ma obudowę wykonaną z tworzywa sztucznego? Oznacza to, że należy do II klasy ochronności i nie posiada miejsca na podłączenie przewodu ochronnego (PE). W takiej sytuacji, żółto-zielony przewód z instalacji sufitowej należy odpowiednio zaizolować i pozostawić w puszce, nie podłączając go do lampy.
Jak rozszyfrować kable wystające z sufitu? Przewodnik po kolorach
Scenariusz 1: Dwa kable w suficie najczęstszy widok w starszych mieszkaniach
W starszych instalacjach elektrycznych, często spotkasz się z sytuacją, gdzie z sufitu wystają tylko dwa przewody. Zazwyczaj są to przewód fazowy (L) i neutralny (N). Najczęściej przewód fazowy ma kolor czarny, a neutralny niebieski. Jednak w bardzo starych budownictwie kolory mogą być niestandardowe. W takich przypadkach, niezbędne jest użycie próbnika napięcia, aby jednoznacznie zidentyfikować, który przewód jest fazowy, a który neutralny. Nigdy nie zgaduj bezpieczeństwo przede wszystkim.Scenariusz 2: Trzy kable w suficie (L, N, PE) co oznaczają kolory w nowej instalacji?
Nowoczesne instalacje elektryczne w Polsce zazwyczaj są trójprzewodowe. Oznacza to, że z sufitu wystają trzy przewody, które mają swoje standardowe kolory i funkcje. Przewód fazowy (L) jest najczęściej brązowy lub czarny. Przewód neutralny (N) jest zawsze niebieski. Trzeci przewód, żółto-zielony, to przewód ochronny (PE), który służy do ochrony przeciwporażeniowej i powinien być podłączony do metalowej obudowy lampy, jeśli taka istnieje.
Próbnik napięcia w akcji: Prosty test, który gwarantuje Twoje bezpieczeństwo
- Po wyłączeniu bezpiecznika i upewnieniu się, że w przewodach nie ma napięcia, weź próbnik napięcia.
- Dotknij końcówką próbnika przewodu, który podejrzewasz o bycie fazowym (zazwyczaj czarny lub brązowy).
- Jeśli prónik zaświeci się lub wyda dźwięk, oznacza to, że jest to przewód fazowy (L).
- Powtórz czynność dla pozostałych przewodów. Jeśli prónik nie reaguje, są to przewody neutralny (N) lub ochronny (PE).
- Pamiętaj, że ten test wykonujemy tylko i wyłącznie po upewnieniu się, że główny bezpiecznik jest wyłączony.
Podłączanie żyrandola krok po kroku: Instrukcja dla każdego
Krok 1: Przygotowanie końcówek przewodów w suficie i lampie
Aby zapewnić dobre i bezpieczne połączenie, końcówki przewodów muszą być odpowiednio przygotowane. Za pomocą noża do izolacji lub ściągacza izolacji, ostrożnie zdejmij około 1-1,5 cm izolacji z każdego przewodu wystającego z sufitu oraz z przewodów wychodzących z Twojego żyrandola. Upewnij się, że nie uszkodziłeś żył przewodów i że nie ma na nich żadnych pozostałości izolacji. Czyste, odsłonięte końcówki są kluczowe dla solidnego połączenia.

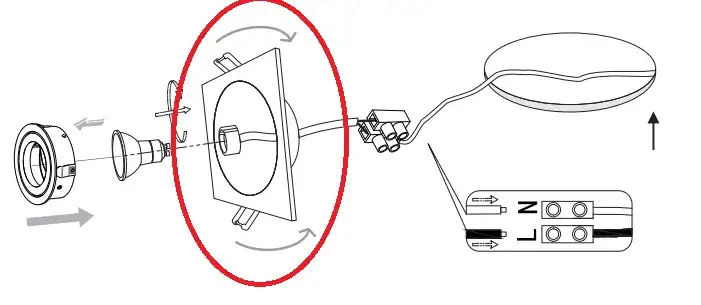

Krok 2: Łączenie przewodów za pomocą kostki elektrycznej zasada kolor do koloru
Najprostszym i najbezpieczniejszym sposobem łączenia przewodów jest użycie kostki elektrycznej. Zasada jest prosta: łączymy przewody o tej samej funkcji i, jeśli to możliwe, o tym samym kolorze. W kostce elektrycznej znajdują się zazwyczaj dwa rzędy otworów. W jednym rzędzie umieszczamy przewody z instalacji sufitowej, a w drugim przewody z żyrandola. Następnie dokręcamy śrubki, które zaciskają przewody. Upewnij się, że wszystkie przewody są mocno osadzone w kostce i nie ma możliwości ich wysunięcia.
Krok 3: Jak połączyć przewód fazowy (L) i neutralny (N)?
- W kostce elektrycznej, do otworu przeznaczonego na przewód fazowy, włóż odsłoniętą końcówkę przewodu fazowego (L) z sufitu (zazwyczaj czarny lub brązowy).
- Następnie, do tego samego otworu w kostce, włóż odsłoniętą końcówkę przewodu fazowego z żyrandola (również zazwyczaj czarny lub brązowy).
- Dokręć śrubkę w kostce, aby mocno zacisnąć oba przewody.
- Powtórz te same czynności dla przewodu neutralnego (N). Włóż przewód neutralny z sufitu (niebieski) do odpowiedniego otworu w kostce, a następnie przewód neutralny z żyrandola (niebieski) i dokręć śrubkę.
Krok 4: Co zrobić z żółto-zielonym przewodem ochronnym (PE)?
Jeśli w Twojej instalacji występuje żółto-zielony przewód ochronny (PE), podłącz go do odpowiedniego zacisku w kostce elektrycznej lub bezpośrednio do metalowej obudowy żyrandola, jeśli lampa jest wyposażona w taki punkt podłączenia. Jest to kluczowe dla bezpieczeństwa, zwłaszcza w przypadku lamp z metalowymi elementami. Jeśli jednak Twój żyrandol, jak wspomniano wcześniej, jest wykonany z tworzywa sztucznego i nie posiada miejsca na podłączenie przewodu PE, należy go zaizolować za pomocą taśmy izolacyjnej i pozostawić luźno w puszce sufitowej. Nie należy go podłączać do żadnego innego przewodu.
Montaż i finalne sprawdzenie: Ostatnia prosta do nowego światła
Solidne mocowanie: Jak prawidłowo zawiesić żyrandol na haku?
Zanim podłączysz przewody, upewnij się, że hak montażowy w suficie jest solidnie osadzony i wytrzyma ciężar Twojego żyrandola. Jeśli hak wydaje się luźny, należy go wzmocnić lub wymienić na nowy, przeznaczony do większego obciążenia. Po upewnieniu się o stabilności haka, ostrożnie zawieś żyrandol na jego zaczepie. Upewnij się, że lampa jest stabilnie zamocowana i nie chwieje się.
Chwila prawdy: Jak bezpiecznie włączyć zasilanie i sprawdzić efekt?
- Po prawidłowym podłączeniu wszystkich przewodów i zamocowaniu żyrandola, udaj się ponownie do skrzynki rozdzielczej.
- Włącz bezpiecznik odpowiedzialny za obwód oświetleniowy, który właśnie podłączyłeś.
- Wróć do pomieszczenia i włącz włącznik światła.
- Jeśli wszystko zostało wykonane poprawnie, Twój nowy żyrandol powinien się zapalić.
Ukrywanie kabli i montaż maskownicy: Estetyczne wykończenie pracy
Po udanym uruchomieniu lampy, czas na estetyczne wykończenie. Ostrożnie schowaj kostkę elektryczną wraz z podłączonymi przewodami do puszki sufitowej lub wewnątrz obudowy żyrandola, jeśli konstrukcja na to pozwala. Następnie zamontuj maskownicę, która zakryje wszystkie połączenia i nada instalacji schludny wygląd. Upewnij się, że maskownica jest dobrze dopasowana i stabilnie przylega do sufitu.
Przeczytaj również: Wybór koloru karnisza: Praktyczne porady i inspiracje
Najczęstsze problemy i proste rozwiązania: Co zrobić, gdy coś pójdzie nie tak?
- Lampa nie świeci: Sprawdź, czy żarówka jest prawidłowo wkręcona i czy nie jest przepalona. Upewnij się, że bezpiecznik w skrzynce rozdzielczej jest włączony. Ponownie sprawdź, czy wszystkie przewody są solidnie dokręcone w kostce elektrycznej.
- Iskrzenie lub buczenie po montażu: Najczęstszą przyczyną takich zjawisk są luźne połączenia przewodów. Natychmiast wyłącz zasilanie i dokładnie sprawdź wszystkie połączenia w kostce elektrycznej. Dokręć śrubki, upewniając się, że żyły przewodów są dobrze ściśnięte.
